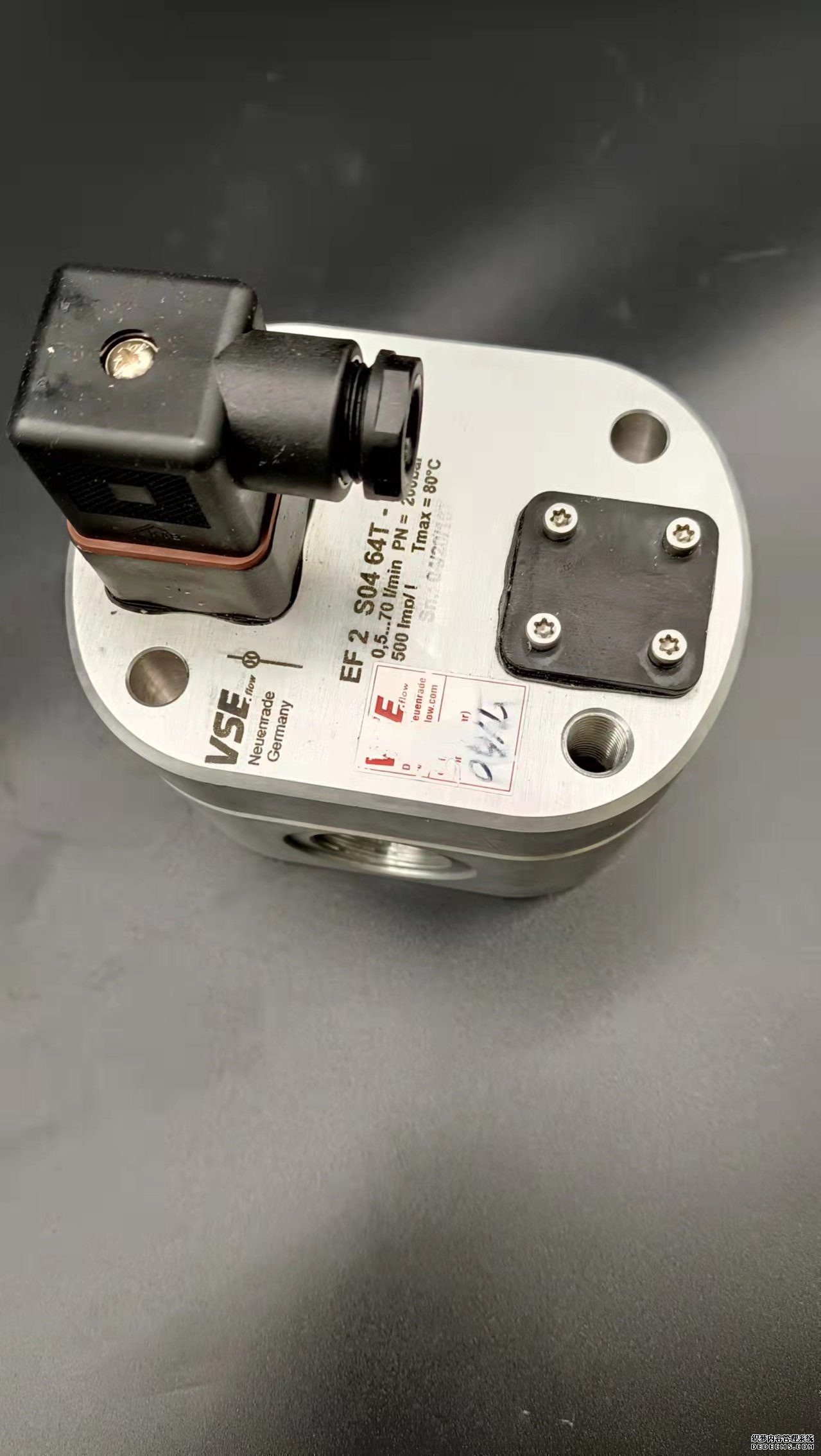

德國VSEAHM01/02/03 2/4 S/U G流量計中國同時我們還經營：電磁流量計等節點設備和站內PC機間的通信采用異步串行通訊控制規程,并采用地址位喚醒握手協議.因此在協議中規定了傳地址和傳數據兩種不同的幀格式,如圖4.4所示.地址幀和數據幀都有11位,其中第l位和最后l位相同,分別為起始位和停止位,緊接起始位的是8位數據位,第9位為標志位,用來區分所發送／接受的幀信息是地址幀還是數據幀.第9位為1時,表示PC機發送/接受的是“地址幀"：第9位為0時,表示主機發送/接受的是"數據幀".命令幀與校驗和的發送格式與數據幀相同,因此可由數據幀演化得到.作為一種用于測量流量的儀表，渦街流量計與流量積算儀表放在一起用就能對液體流量和總量進行測量，并且還能用于很多其他的行業，給其他領域也帶來了一定的好處?！　　　‖F如今，渦街流量計已被廣泛應用到工業生產中，作用也越來越重要，如果在渦街流量計使用過程中反映出測量數據不準確，首先要做的就是判斷是那個方面的不正確導致了流量的誤差，下面，蘇川儀表和大家一起探討關于渦街流量計測量誤差的原因分析：1、溫度對測量的影響：溫度對一般的流量計測量介質都會有影響，溫度高低影響了介質的密度，粘度等等，這些都會讓測量結果不準確，出現誤差?！　　∠擞绊懸话闶菍系數進行修正，目前一些廠家的流量計已對溫度的影響在軟件中進行固定溫度修正和實時溫度修正。2、選型方面的問題：實際選型應選擇盡可能小的口徑，以提高測量精度，例如，一條渦街管線設計上供幾個設備使用，由于工藝部分設備有時候不使用，造成目前實際使用流量減小?！　　　u街流量計實際使用造成原設計選型口徑過大，相當于提高了可測的流量下限，工藝管道小流量時指示無法保證，流量大時還可以使用，因為如果要重新改造有時候難度太大，工藝條件的變動只是臨時的，可結合參數的重新整定以提高指示準確度。3、參數整定方向的原因：產品參數錯誤導致儀表指示有誤。參數錯誤使得二次儀表滿度頻率計算錯誤，滿度頻率相差不多的使得指示長期不準，實際滿度頻率大干計算的滿度頻率的使得指示大范圍波動，無法讀數。而資料上參數的不一致性又影響了參數的確定，通過重新標定結合相互比較確定了參數，解決了此類問題?！　　u街流量計作為一種高精度的儀器，不僅僅是在制造和使用的過程中需要嚴格遵守其要求，在后期的保養中也必須特別注意才能不使流量計提前退休。電磁流量計傳感器的接地　　為了使電磁流量計可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻＜10Ω.在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環.a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層,按下圖接地.b、 在塑料管道上或有絕緣層、油漆管道上的接地方式：電磁流量計傳感器上的兩端面應加裝接地環,使管內流動的被測介質與大地短接,具有零電位.否則,電磁流量計無法正常工作.德國VSEAHM01/02/03 2/4 S/U G流量計中國流量計中有一款叫做氣體渦輪流量計，對于不常用到的用戶來說肯定很陌生。如果您使用過此款流量計時一定會給它本身的優點所吸引。那么針對那些對于氣體渦輪流量計認識不是很深的用戶今天我們就來介紹一下關于氣體渦輪流量計的組成還有它的工作原理更重要的還有它的儀表系數的計算方法介紹：　　氣體渦輪流量計是一種速度式流量計，是近些年來迅速發展起來的新型儀表，這種流量計具有精度高、壓力損失小、量程比大等優點，可測量多種氣體或液體的瞬時流量和流體總量，并可輸出0-10mA?DC或4-20mA?DC信號，與調節儀表配套控制流量。氣體渦輪流量計的組成　　氣體渦輪流量計主要由渦輪流量變送器和指示積算儀組成[1]。渦輪流量變送器把流量信號轉換成電信號，由指示積算儀顯示被測介質的體積流量和流體總量。氣體渦輪流量計的工作原理　　流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力矩之后葉片旋轉，在力矩平衡后轉速穩定，在一定條件下，轉速與流速成正比，由于葉片具有導磁性，它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性地改變線圈地磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形波，可遠傳至顯示儀表，顯示出流體的體積流量或總量。氣體渦輪流量計儀表系數的理論表達式　　作用在渦輪上的力矩可分為以下幾個：流體通過渦輪時對葉片產生的切向推動力矩M1;流體沿渦輪表面流動時產生的粘滯摩擦力矩M2;軸承的摩擦力矩M3;磁電轉換器對渦輪產生的電磁反作用阻力矩M4?！　∮纱丝山u輪的運動微分方程：(1)式中：J為渦輪的轉動慣量;ω為渦輪的旋轉角速度;τ為時間。當流量恒定時，渦輪達到勻速轉動，所以M1=M2+M3+M4。推動力矩可表示為：M1=a1qv2-a2ωqv (2)式中：a1、a2為與渦輪傳感器結構和流體密度有關的系數;qv為流量，L/s。由于氣體渦輪流量計在量程范圍內屬于紊流工作區，固以下計算只考慮紊流時的情況。反作用力矩中的M2，在紊流時可近似表示為：M2= a3qv2 (3)通常M3和M4相對于M2比較小，但為了提高計算精度，這里根據文獻[3]推導出了它們的表達式：M3=a4ω2/3 (4)M4=a5ω3 (5)分別將式(2)、(3)、(4)、(5)帶入式(1)并經整理可得：qv2 - a6ωqv = a7ω2/3 + a8ω3 (6)式中：a6、a7、a8為經整理后的綜合系數。1.正確地安裝   正確安裝渦街流量計傳感器是確保測量精確可靠的首要前提,若在安裝地點和方式選擇.上失誤輕者影響測量精度重者會影響傳感器的使用壽命甚至損壞傳感器。 ①保證適當的直管段   安裝傳感器時,一般要求上游直管段長度15-40DN下游段長度5DN,可根據上下游管道的情況適當調整以保證測量精度。傳感器也應避免在架空的非常長的管道上安裝傳感器這樣時間一長后,由于傳感器的下垂容易使傳感器與法蘭間的密封泄漏,若不得已要安裝時必須在傳感器的上下游2D處分別設置管道支架等緊固裝置。 ②避免較強的振動   傳感器應避免安裝在振動較強的管道上,若不得已要安裝時,必須采用減振措施,在傳感器的上下游2D處分別設置管道緊固裝置并加防震墊。在空壓機出口處振動較強不能安裝傳感器應安裝在儲氣罐之后。 ③根據測量流體選擇合適的安裝方式   在對高壓風測量時,可以選擇將渦街流量計傳感器安裝于水平管道或垂直管道.上但如果高壓風中水份含量較高,水平安裝時傳感器應安裝在管線的較高處,垂直安裝時氣體流向應由下向.上。無論水平或垂直安裝流體流向必須與傳感器表體.上的流向箭頭保持一致。④對外部環境的要求   傳感器避免安裝在溫度變化很大的場所和設備的熱輻射范圍內若必須安裝應有隔熱通風措施。在潮濕、含有腐蝕性氣體的環境中安裝時必須做好防潮及隔離措施。外因為電噪聲會干擾傳感器的正確測量,因此安裝位置要遠離大功率變壓器、電機等干擾設備。 2.正確設定參數   流量積算儀具有良好的全中文界面,以方便用戶操作。正確進行參數設定是保證計量精度的前提。測量介質選擇空氣,因為對高壓風的體積流量計量不需要壓力溫度補償,因此測量信號設置為工作狀態下的體積流量輸入信號選擇頻率瞬時流量的單位默認為m³/h不需要用戶設定。1.量程選擇.當使用低量程的流量計時,儀表讀數偏差會增加,而使用滿量程時,若參數值波動較大,則會使測量值偏低。2.差壓計零位,靜壓漂移,隨環境改變示值超差。3.差壓計讀數誤差的影響因素有：(1)雙波紋管差壓計安裝時其傾斜度超標或安裝不牢靠。(2)存在靜壓零位誤差。(3)波紋管受腐蝕或泄漏。(4)四連桿機構摩擦過大。(5)記錄筆在卡片上壓得過緊,墨水管緊使筆尖不能正常工作。(6)差壓計存在不規則的校驗特性,且為不可修正,或可能存在校準誤差。(7)記錄曲線為人為手動補描。(8)記錄卡片不規范,存在偏心引起流量計誤差。(9)時鐘走時不準。德國VSEAHM01/02/03 2/4 S/U G流量計中國1、渦街流量變送器的選擇　　在飽和蒸汽測量中采用壓電式渦街流量計變送器,由于渦街流量計量 程范圍寬,因此,在實際應用中,一般主要考慮測量飽和蒸汽的流量不得低于渦街流量計的下限,也就是說必須滿足流體流速不得低于5m/s.根據用汽量的大小選用不同口徑的渦街流量變送器,而不能以現有的工藝管道口徑來選擇變送器口徑。1.2、壓力補償壓力變送器的選擇　　由于飽和蒸汽管路長,壓力波動較大,必須采用壓力補償,考慮到壓力溫度及密度的對應關系,測量中只采用壓力補償即可,由于我公司管道飽和蒸汽壓力在0.3~0.7MPa范圍,壓力變送器的量程選擇1MPa，.即可。1.3、顯示儀表選擇　　顯示儀表智能流量顯示儀,具有溫壓補償瞬時流量顯示和累積流量積算功能。2、渦街流量計的參數設定2.1、儀表系統的設定,合肥儀表總廠需設定的儀表系數K可用下式表示:K=1000/Ko式中:Ko為渦街發生體在出廠時標定的儀表常數,L/脈沖;K的單位為脈沖數/m3。2.2、壓力補償壓力變送器的量程設定。2.3、壓力流量報警上限設定。3、渦街流量計的安裝3.1、渦街流量計盡量安裝在遠離振動源和電磁干擾較強的地方,振動存在的地方必須采用減振裝置,減.少管道受振動的影響。3.2、直管段的配置,前后直管段要滿足渦街流量計的要求,所配管道內徑也必須和渦街流量變送器內徑一致。4、渦街流量計使用注意事項　　盡量減少管道內汽錘對渦街發生體的沖擊。振動較大而又無法消除時,不宜采用渦街流量計。為促使電磁流量計實際使用壽命增加，把故障實際發生率把控至最低范圍，務必強化對電池流量計日常維護管理。一是，變送裝置管內壁部位，需定期清理好結垢層，對絕緣襯里優良絕緣性起到良好保障作用；二是，生產運行期間，定期檢查儀表，屬于保證后續濕氣與水下運動關鍵，特別是檢查接線口好儀表端蓋處密封性，以去吧儀表內部不會進入水與濕氣；為確保儀表有極高的密封性，應時刻在殼體蓋螺紋位置涂好潤滑黃油，且需防止因碰撞而受損；三是，流量計實際運行期間，儀表零點務必要定期標定好，確保電磁流量計可實現有效接地；四是，電磁流量計實際使用部門應當為每個技術人員建立起短期與長期的培訓計劃，設定出具體的培訓內容與要求，要根據相關技術人員的實際技能情況，制定有針對性的培訓計劃。從而促進儀表技術人員對電磁流量計實際期間故障問題的實時檢查分析及排除能力，強化對電磁流量計日常的維修處理，以確保更好地使用電磁流量計。通常對電磁流量計傳感器進行分析時將側壁上的兩個電極看做點電極，但實際上它也是有一定的尺寸，兩個電極與被測液體接觸時有一定的電阻，這就是信號源的內阻。信號源內阻和放大電路輸入阻抗共同組成分壓電路，為了減少傳感器信號電壓損失，需要放大電路的輸入阻抗遠遠大于信號源內阻，這樣才能最大限度減少測量誤差?！　⌒盘栐磧茸枘Ｐ腿鐖D2.2。管道側壁裝有一對點電極，電極為圓柱形，電磁流量計直徑為d,兩電極間距為D，即管道內徑，被測液體電導率為σ。假設管道足夠長，電極與被測液體的阻抗用圓板電極與半無線寬流體接觸的模型計算。電極與被測液體1/2dσ, 由于管道直徑遠大于電極直徑，信號源內阻為兩電極與被測液體的接觸電阻之和即1/dσ?？梢婋姌O大小與被測液體電導率決定了信號源內阻。通常被測液體電導率從10S/m到10-6S/m，電極大小為cm級，這樣信號源內阻從十幾歐到幾百兆歐。1、孔板流量計包括3部分:①現場取壓部分,包括高級孔板閥、前后直管段、導壓管;②溫度、壓力、組分補償部分，包括現場用溫度變送器、壓力變送器、天然氣組分分析儀計量的實時數據;③流量計算部分，指專用流量計算機(或計算儀)所安裝的計量標準程序。 2、在實際應用過程中，當充滿管道的流體流經管道內的節流件時，如圖1所示。   流線將在節流件處形成局部收縮，因而流速增加,靜壓力降低,于是在節流件前后便產生了壓差。流體流量愈大,產生的壓差愈大，這樣可依據壓差來:衡量流量的大小。這種計量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時,在同樣大小的流量下產生的壓差也是不同的。以伯努利方程式和流體流動的連續性方程式為依據,天然氣流量計算公式是:   根據氣體易壓縮、密度差異大、受溫度影響大的特點，得出天然氣流量計量的實用公式是:式中:Qn一標準狀態下氣體體積流量; Ah一常數,標況下為0.008686; ɑ0一特定流量系數; Yre一計量管內壁流量修正系數; bk一孔板流量計入口邊緣銳利度修正系數; Fr一雷諾數修正系數;. ε一氣體膨脹系數; d-孔板在20°C下實測的開孔口徑; Fa一孔板熱膨脹修正系數; Fg一天然氣相對密度修正系數; Fz一超壓縮系數; Ft一流體流動溫度修正系數; P1一孔板上游側絕對壓力; hw一氣體流過孔板時的差壓。

您如果需要德國VSEAHM01/02/03 2/4 S/U G流量計中國的產品，請點擊右側的聯系方式聯系我們，期待您的來電
