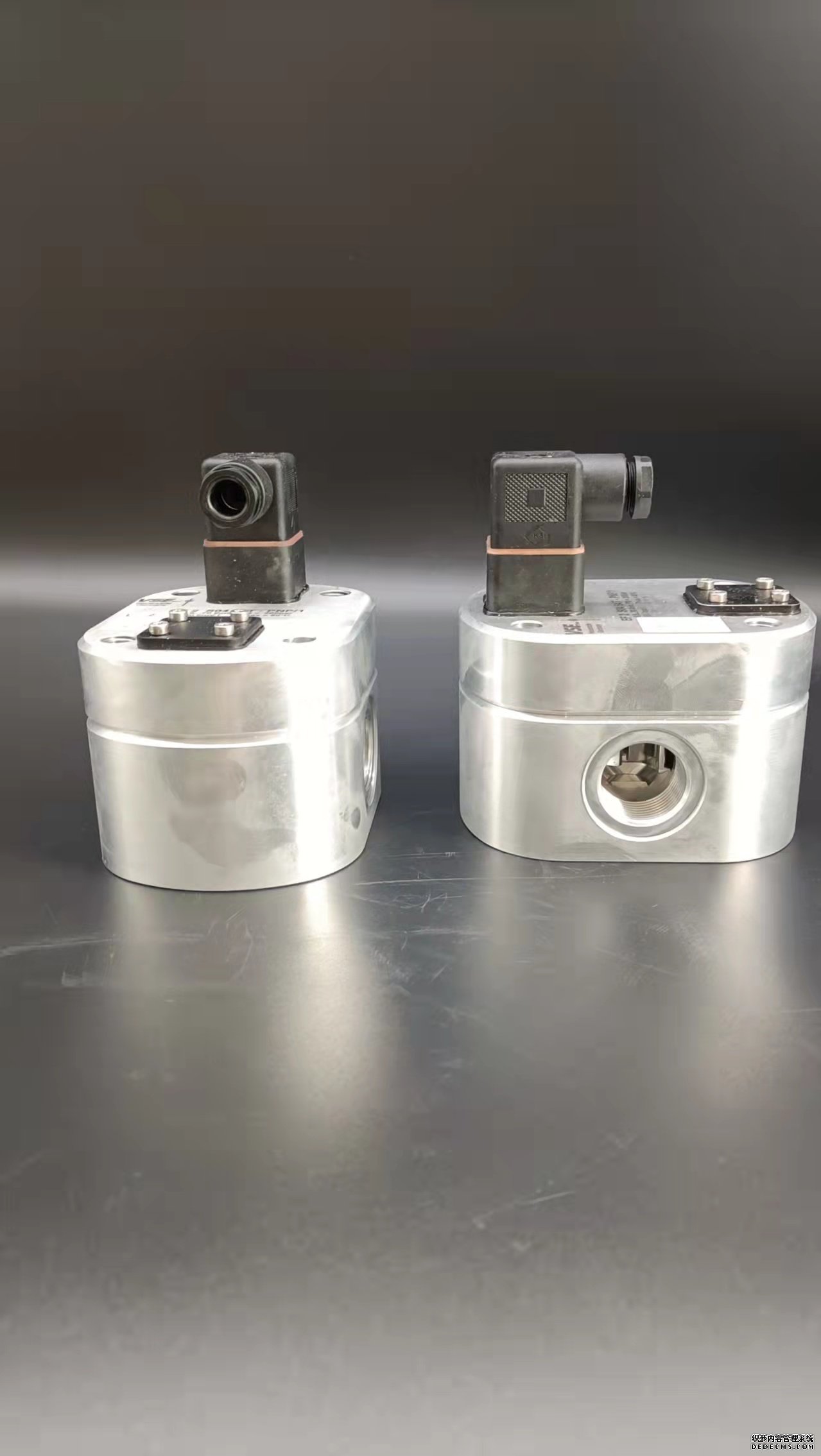

德國VSEEF4流量計選型樣冊同時我們還經營：孔板流量計的主要部件高級孔板閥(采用高級型閥式孔板節流裝置),主要用于差壓式流量計的信號的產生和傳輸,可實現在線更換孔板,不影響輸送介質,無附加管路;裝置內有孔板安裝定位機構,標定準確度等級為0.5級;該裝置設有上、下兩個密封腔,以及滑閥部件,無旁設附加管線,裝置上、下腔間的密封件采用全硬密封結構，閥板和閥座采用22Cr堆焊硬質合金,設有注入密封脂輔助結構,可以防止閥座、閥板密封面上污物的沉淀;采用法蘭取壓標準孔板作為流量檢測元件?！　】装辶髁繙y量系統一般由節流裝置(標準孔板)、差壓變送器及數據處理器(開方積算器或計算機)組成?？装辶髁坑嬍菍藴士装迮c多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,它可測量氣體、蒸汽、液體及引的流量,廣泛應用于石油、化工、冶金、電力、供熱供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定。當前熱式氣體質量流量計大部分用于測量氣體，只有少量用于測量微小液體流量。熱式質量流量計具有性能可靠、無可動部件、安裝方便，壓損小、量程比寬(可達1000:1)、靈敏度高等特點2,特別適用于大管徑、低流速，非圓截面管道、現場空間狹窄處測量等特殊工況，在環境保護和過程工業的應用發展迅速，例如:污水處理過程中發生的氣體，燃料電池工廠各種氣體的流量測量及煤粉燃燒過程粉/氣配比控制等?！　∨c常用的孔板流量計、渦街流量計和差壓式均速管、文丘里流量計相比較，熱式氣體質量流量計有如下特點:(1)直接測量流體的質量流量或標準狀態下的體積流量，不需要進行溫度壓力補償;.(2)一次元件結構簡單，采用不銹鋼或特種合金外殼覆蓋，不怕臟污或腐蝕，不存在堵塞問題,且表面臟污極易清除。帶不斷流裝拆裝置，可實現不停氣裝拆，清洗維修，簡便易行;(3)量程比特大，可達1000:1，可測流速范圍0.1m/s~60m/s,完全覆蓋-般工業廢氣及煤氣廠輸出總管中的流速范圍。因而只需在總管上裝一臺插入式熱式氣體質量流量計，就可滿足計量要求。大大地節省了投資,簡化了系統結構，方便了管理,提高了系統工作的可靠性;(4)儀表精確度高(士1.5%FS)，性能穩定(重復性士0.25%FS)，幾無壓力損失，對管道振動不敏感。此外，熱式氣體質量流量計靈敏度高，尤其適合于大管徑、低流速的流量測量。且在大管徑中使用，其性能價格比更顯優勢;防爆、防護、抗腐蝕設計,又使它能適應惡劣工況，危險場合?！　崾綒怏w質量流量計作為一種插入式流量計，由.上述插入式流量計的測量公式可見該流量計同樣方便適用于方形管道的氣體流量測量。環保管道一般用圓形，而空調的管道很多地方為方形?？装宓群芏鄡x表沒有測量方形管道的數據，若使用插入式熱式氣體質量流量計，不論圓形或是方形管道均可通過計算獲得，這也解決了低壓方形通風管道的流量測量問題。1.導電性和非導磁性  通過電磁流量計的工作原理可知電極上要產生感應電動勢,首先電極必須是導體,因此電極必須具有非常好的導電性能。另外,電極處于工作磁場中,為防止磁力線在電極上集中,電極材料必須是非導磁的。2.耐腐蝕性  在電磁流量計工作的過程中,電磁傳感器部分只有電極與被測介質相接觸,因此電極材料的耐腐蝕性能是選擇電極材料的重要因素。  電極的耐腐蝕性能對測試性能的影響主要分為兩個方面。(1)電極受被測介質的腐蝕或磨損,會改變兩電極間的距離L。對式的L求偏導,可以得到測量誤差(2)電極在被腐蝕的過程中,電極上會出現相當大的直流漂移電壓,使測量輸出產生大幅度的波動,影響到測試的讀數。3.電極的表面效應  電極的表面效應分為表面化學反應、電化學和極化現象,以及電極的觸媒作用三個方面。(1)表面化學反應。電極表面與被測介質接觸后,為了抗拒被測介質的腐蝕,往往會形成一層薄的鈍化膜或氧化層。它們可能會提高電極表面的耐腐蝕性能,但也有可能增加表面接觸電阻,導致儀器不能正常工作。(2)電化學和極化現象。由于目前普遍采用低頻矩形波勵磁,雖然能減弱極化電勢的影響,但并不能完全消除極化電勢干擾的影響。極化電勢與液體介質性質以及電極材料性質有關。電化學現象容易在測量過程中產生漿液噪聲和流動噪聲,引起儀表輸出出現波動現象。為了避免或減小這個現象，可選配與被測液體電化學和極化電勢作用小的材料以及低噪聲電極。(3)觸媒作用。被測介質在電極的觸媒作用下產生化學反應而影響測量。4.電極的表面光沽度  電磁流量計電極接觸被測介質的表面對于粗糙度要求非常高,一般都應該拋光處理。主要原因有三個方面:表面光滑的金屬在電解質中抗腐蝕性能較強;表面粗糙的金屬,其產生的抗拒極化的氧化保護膜厚度不均勻,容易被顆粒狀、纖維狀等流體中的雜質劃破，造成變動的直流電位,影響測量的穩定性;表面粗糙的電極容易在測試過程中被被測介質中的雜質污染,表面容易被雜質附著結垢，影響測試效果。德國VSEEF4流量計選型樣冊1.上電前,再次檢查流量計供電及信號接線,并確認接線端子,螺絲擰緊，沒有松動現象。2.電磁流量計上電,檢查二次表液晶屏數值顯示是否正常。然后按照第四節進行參數設置。3.參數設置完成后,開始時管道里并沒有污水流過,這時流量計二次表應該顯示空管報警,同時顯示設備位號、量程、瞬時流量為0、量程進度條為空、累積量為0。4.檢查自控系統信號是否與流量計二次表顯示一致。5.檢查管道、閥門及其它裝置是否具備進水條件.如果具備進水條件,通知上游來水。按照3個流量值進行標定：50m³/h、100m³/h、150m³/h。上游來水通過調整外派水泵頻率,并在出水流量計上盡量接近要求流量值,然后等進水穩定確認無氣泡后,開始檢查數值是否準確,如果數值基本符合并在工藝要求誤差允許范圍內,則標定完成.如果誤差較大,則需要查明原因：●管道是否有泄露●流量計一次表安裝是否有問題●流量計接地是否良好●周圍是否有干擾源●一次表與二次表接線是否緊固●信號線屏蔽是否接地●確認一次表與二次表是否配套●重新確認參數設置，并進行微調,比如小信號切除等6.設置完成后，根據裝置實際情況,將流量計投入使用。在投入使用前將調試過程中產生的累積量清零,確保自控系統累積量與現場二次表頭顯示一致,方便后期核對數據。  電磁流量計供電電壓問題是最主要的問題，也是此次儀表更換的最大困難。電磁流量計A是DC24V供電回路，兩線制;電磁流量計B是AC220V供電,四線制。將B表安裝在現場就意味現場要接一條AC220V的供電線，電纜設計之初肯定留有一定的余量(參照SH30822019石油化工儀表供電設計規范余量要求)。但是AC220V供電設備在現場并不是很多,想找到一根備用的AC220V電源線或許不是那么容易。   經現場核實電磁流量計A的安裝位置附近并沒有AC220V供電設備，距離太遠的設備如果現場重新配管施工AC220V電纜線路,因涉及動火作業或者挖掘作業,在投用裝置里面有很大的風險，而且工期太久。所以AC220V電源通過備用電纜的想法走不通。進一步現場核查發現，電磁流量計A非直拉電纜，中間有接線箱，接線箱內有多部儀表通過一根16P本安電纜接至中控室，該16P本安電纜有6P備用線,其余10P電纜所接儀表為電磁流量計A和3臺液位開關、6臺閥位回訊?，F考慮通過這根16P的電纜中的1P走AC220V電源。接線箱到儀表端重新敷設一根臨時電源線約15m,16P電纜到現場機柜間,將AC220V的1P備用線從端子柜通過一對端子排重新引出，加接電源線接至電源柜。該方案可行性分析如下: 1)16P本安電纜中液位開關信號、閥位回訊信號都是通斷的開關信號,抗干擾能力強。電磁流量計B最大功率為75W,電流不大,且AC220V的電壓波形好，比較穩定,對DC24V負載造成串擾的影響考慮可以接受。 2)AC220V電源信號走原本安電纜路徑.是不符合規范的。綜合客觀實際要求，只能最大限度地滿足規范又要考慮現實情況。根據HG-T20512-2014儀表配管配線設計規范中7.1.3(見表3)和7.1.5(見表4)要求,可以知道儀表信號電纜與電力電纜平行敷設最小間距都是50mm。此處是該次故障處理沒辦法克服只能容缺的地方。 3)機柜間電纜布線,因是在投用盤柜施工，同一柜子儀表在線的同時進行布線接線，施工安全尤為重要?？紤]采取充足準備，提前加工,盡量減少盤柜內動作，由有經驗的接線員接線,禁止攜帶對講機進入機柜間等措施。確保機柜間電纜布線接線安全。 綜合分析，該方案的可行性可以接受。德國VSEEF4流量計選型樣冊1.電磁流量計在漿液中的特別安裝要求  首先，要對電磁流量計的特別安裝要求進行分析，首先要了解此電磁流量計相對于其它一些流量計在特征方面有什么不同之處,電磁流量計的特點在于采用了法拉第的電磁感應定律，測量方法主要以直接測量的方式進行。并且，在測量結果上不受到流體密度、粘度、溫度以及壓力的影響，沒有阻流件與相應的壓力損失,同樣也不會在高流速的情況下發生一些氣體腐蝕的現象。不過，由于在實際的安裴過程中沒有采用科學的安裝方法以及嚴格安裝電磁流量計的特別安裝要求,部分電磁流量計極易在實際的運作中造成儀表測量誤差的出現，嚴重的還會造成儀表的損壞。在進行電磁流量計的安裝過程中,需要嚴格按照安裝流程進行操作，由于現場操作的復雜性,為了確保電磁流量計可以在運行效果上達到一個較好的操作水平,可以進行三臺以及電磁流量計的統一安裝操作，在氣化爐的頂部進行安裝，從而進一步增強測量效果，同時延長流量計的前直管段的使用方式，以便解決加壓泵在工作過程中造成的脈動影響。2.電磁流量計使用方法建議　　在單機進行試車階段，需要嚴格安裝使用方式提示，禁止對電磁流量計進行送電。氣化爐在停車后，需要對電磁流量計先進行停電操作,然后再對其進行清洗，主要足清洗其中的管線，避免因電磁流量計內部的傳感器勵磁形成的磁場吸附了電極周圍的鐵銹而造成最終清洗效果的降弱。在正常的運行階段,如果發現電磁流量計發生-些波動或干擾現象的出現，需要對其原因進行分析，主要的原因可以概括為如下幾個方面:第一為泵引發的波動因素，主要因為煤漿泵在某個工作時間內出現了異常工作效果，整體的流量值發生變化的可能性不大,但由于流量脈動的變化波動量也隨之發生了較大的變化。第二為煤漿引起的波動，前文提到，煤漿屬于混合物，其中不僅含有煤水化合物，還包括一些金屬顆粒,隨著這些金屬顆粒含量的增多,尤其是電極周圍堆積的金屬顆粒隨著電極壓力的形成逐步增加,從而造成停車現象的出現。第三為電磁流量計輸出信號的尖脈沖千擾，因為煤漿含有的大顆粒金屬摩擦導致電極之間瞬間產生尖脈沖信號干擾，井且電磁流量計內部的傳感器受到溫度的影響，使得煤漿管線的沖洗難度不斷增加。3.電磁流量計的特殊加工　　在進行電磁流量計的特殊加工過程中,要使用錳合金等特殊材質的加工方法進行防護沖刷磨損套的制作。對一些電磁流量計的碳化效果,電磁干擾效果的主要作用是指在防護沖刷效果的基礎.上,以電磁流量感應為防護基礎，以電極防護標準作為碳化防護效果的主要依據,根據電磁流量計加工的特性，在實際的應用效果上進行特殊加工。針對鐵磁性質的干擾，需要進行水煤漿磁過濾操作，在經濟條件允許的情況下可以采用不銹鋼的輸送管道,并定期對電磁流量計內部進行檢查與清理。針對電磁流量計的參數設定問題，不能按照最佳的安裝條件時測定的參數進行，也不能犧牲靈敏度彌補脈動流造成的波動,建議整體的阻止時間不應操作三十秒這一區間范圍。值得一"提的是,只有在進行防護檢修的過程中，才能最終確定相應的電磁流量參數,應當建c起統一的標準積極發揮其計量參數的特長與優勢。三聚磷酸鈉(俗稱五鈉)的生產過程中有一個中和過程，在該過程中磷酸和純堿按一定比例混合、反應后被制成可用來進一步生產五鈉的中和液。在這樣一一個過程中為使產品質量得到有效控制就需要對加入中和罐的磷酸量根據分析結果進行精確的批量控制。存在的問題和解決方案   圖1中流量計自1983年裝置投產后就一直使用，到1997年已是殘破不堪，常因其故障使裝置的生產遭受影響。在這種情況下如何來解決好這個問題就很自然地納入了我們的工作日程。我們首先想到的是想按原型號進行更新，但經市場詢價后我們發現這種老式的儀表現在的售價實在太昂貴，竟達十一萬多人民幣一臺，很不合算。經研究后，我們認為智能式電磁流量計能擔此任(當時集批處理功能于一身的流量計還不多),其完善的功能和一體式結構既能夠通過表頭上的三個紅外觸摸鍵使將來的操作完全和老儀表一樣在現場完成，也可利用這種儀表本身具有的HART通信功能和RS485接口方便地使用HART通訊器或其它智能終端實現遠程操作。該方案投資僅為三萬元人民幣左右(不計遠程終端，暫未用)。圖1為控制系統圖 2儀表選型和系統設計 (1)根據工藝的酸流量情況我們選用了口徑為DN50的電磁流量計，針對磷酸的特殊腐蝕特性確定了聚四氟乙烯(PIFE襯里和鉭電極，電源為24VDC(因電磁閥也用該電源)。 (2)調節閥延用原舊閥。 (3)增加一個直流24V2.SW的二位三通電磁閥，用來控制調節閥的氣源(該氣源在舊系統中直接受控于流量計)。. (4)因所選流量計本身的觸點輸出容量最大僅為0.1A24W故增加一-個觸點容量為0.5A24V激勵電壓為24VDC的中間繼電器(該繼電器直接固定在流量計自身的接線盒內)用以可靠驅動電磁閥。系統構成示意圖見圖2。1.計量原理　　流體通過渦輪流量計時，流速被轉換為渦輪的轉速，轉速再被轉換成與流量成正比的電信號，最后在計數器上進行顯示和累計。目前，絕大多數渦輪流量計都為一體化智能流量計，除上述機械計量部分外，還包括1臺體積計算儀，依據實測工況流量、取壓口實測壓力、測溫口實測溫度及內部設定的一些固定參數進行計算，將工況體積轉換為可貿易交接的天然氣體積，其原理如圖1所示。2換算原理2.1工作條件下的體積流量計算實用公式工作條件下的體積流量計算實用公式如式(1)所示：式(1)中，qf為工作條件下的體積流量，m3/s；f為輸出工作頻率，Hz，由頻率計采集；k為系數，m-³，可按流量計銘牌給定值。2.2標準參比條件下的體積流量換算實用公式標準參比條件下的體積流量換算實用公式如式(2)所示：式(2)中，qn為標準參比條件下的體積流量，m3/s；pf為工作條件下的絕對靜壓力，MPa；pn為標準參比條件下的絕對靜壓力，MPa；Tn為標準參比條件下的熱力學溫度，K；Tf為工作條件下的氣體絕對溫度，K；Zn為標準參比條件下的氣體壓縮因子；Zf為工作條件下的氣體壓縮因子?！　」ぷ鳁l件下的壓力和溫度的準確度取決于測量儀表。標準參比條件下的絕對靜壓力為101.325kPa，熱力學溫度為293.15K。輸出工作頻率由頻率計采集得到。在不考慮渦輪流量計測量誤差的基礎上，研究范圍可進一步縮小，可主要從天然氣組分對計量的影響和脈動流對計量的影響兩方面進行研究。電磁流量計的空管報警是用實測傳感器中的電導率來做判斷的?！　〔煌牧黧w具有不同的電導值電阻值空管檢測實際上是檢測被測導電液體的電阻與實驗導電液體電阻的比值液體的相對導電率是否超出閾值。超出閾值就意昧著被測流體電導率遠低于實驗液體的電導率相當于空管?？展軋缶撝档哪J值尾 999.9%?！　】展芰砍绦拚菫闇y量相對電導率而用的。在傳感器充滿試驗液體情況下修正系數使電導比為一個確定值例如試驗液體是水其中導率約為100μScm可修正為100當被測液體電導率為 5μScm 相對的電導比則大約顯示2000%。如果試驗液體水的電導比修正為10。那么被測液體電導率為5μScm時相對電導比則大約顯示200%?！　‰姶帕髁坑媹缶撝翟O置是選擇空管報警靈敏度范圍的。最大閾值可設為999.9%。如上例被測液體顯示2000%時發出報警顯示200%時不報警。因此欲使電導率5μScm在顯示電導比200%時發出報警需要設閾值在200%以下?？展軋缶砍痰哪J值為100%。1.上電前,再次檢查流量計供電及信號接線,并確認接線端子,螺絲擰緊，沒有松動現象。2.電磁流量計上電,檢查二次表液晶屏數值顯示是否正常。然后按照第四節進行參數設置。3.參數設置完成后,開始時管道里并沒有污水流過,這時流量計二次表應該顯示空管報警,同時顯示設備位號、量程、瞬時流量為0、量程進度條為空、累積量為0。4.檢查自控系統信號是否與流量計二次表顯示一致。5.檢查管道、閥門及其它裝置是否具備進水條件.如果具備進水條件,通知上游來水。按照3個流量值進行標定：50m³/h、100m³/h、150m³/h。上游來水通過調整外派水泵頻率,并在出水流量計上盡量接近要求流量值,然后等進水穩定確認無氣泡后,開始檢查數值是否準確,如果數值基本符合并在工藝要求誤差允許范圍內,則標定完成.如果誤差較大,則需要查明原因：●管道是否有泄露●流量計一次表安裝是否有問題●流量計接地是否良好●周圍是否有干擾源●一次表與二次表接線是否緊固●信號線屏蔽是否接地●確認一次表與二次表是否配套●重新確認參數設置，并進行微調,比如小信號切除等6.設置完成后，根據裝置實際情況,將流量計投入使用。在投入使用前將調試過程中產生的累積量清零,確保自控系統累積量與現場二次表頭顯示一致,方便后期核對數據。  當前，在國內關于蒸汽測量方面存在不少誤區，很多用戶往往認為購買了高品質的流量計就可以得到準確的計量結果。蒸汽的計量不同于其它流體如水、空氣等介質，在實際測量中影響其精確測量的因素較多，經常會出現流量計本身檢定合格，而實際卻感覺計量“不準”的現象。影響孔板流量計對蒸汽流量準確計量的因素主要有以下三個方面。1.上下游直管段不足  對于傳統的渦街或孔板流量計，其前后安裝直管段要求分別約為20D和5D。如果上下游直管段不足，則會導致流體未充分發展，存在旋渦和流速分布剖面畸變。流速剖面畸變通常由管道局部阻礙(如閥門)或彎管所造成，而旋渦普遍是由兩個或兩個以上空間(立體)彎管所引起的。上下游直管段不足可以通過安裝流動調整器來調整,最簡單有效的辦法是采用對上下游直管段要求較低的流量計。2.蒸汽的密度補償不正確  為了正確計量蒸汽的質量流量，必須考慮蒸汽壓力和溫度的變化，即蒸汽密度補償。不同類型的流量計受密度變化影響的方式不同。渦街流量計的信號輸出只和流速有關，而和介質的密度、壓力和溫度無關，差壓式流量計其質量流量與流量計的幾何外型、差壓平方根和密度平方根有關。①補償精確度的差異。測溫對補償精確度影響較大。;如采用相同精度等級的溫度和壓力感應器，測溫誤差引起的密度差異要大于測壓誤差。②壓力測量影響因素。在蒸汽壓力的測量中，由于引壓管內冷凝水的重力作用會使壓力變送器測量到的壓力同蒸汽壓力之間出現一定的差值。測壓誤差如果不予以校正，則會影響蒸汽密度的計算，引起流量計量的誤差。對于上述現象，可在二次表(流量計算機內)進行零點遷移，既簡單又準確。3.蒸汽干度的影響  目前，用于測量蒸汽流量的孔板流量計大部分為體積流量計，首先測得體積流量，然后通過蒸汽的密度計算質量流量，也就是假定蒸汽為完全干燥。但是，蒸汽并非完全干燥，如果不考慮蒸汽干度的影響，得出的數據會低于實際的流量。因此流量計的二次儀表(流量計算機)應該具有設置飽和蒸汽干度的功能。但在實際工況確定蒸汽的干度也很困難。如果能夠改進蒸汽流量計入口處的蒸汽品質，則能改進孔板流量計的測量精度。

您如果需要德國VSEEF4流量計選型樣冊的產品，請點擊右側的聯系方式聯系我們，期待您的來電
