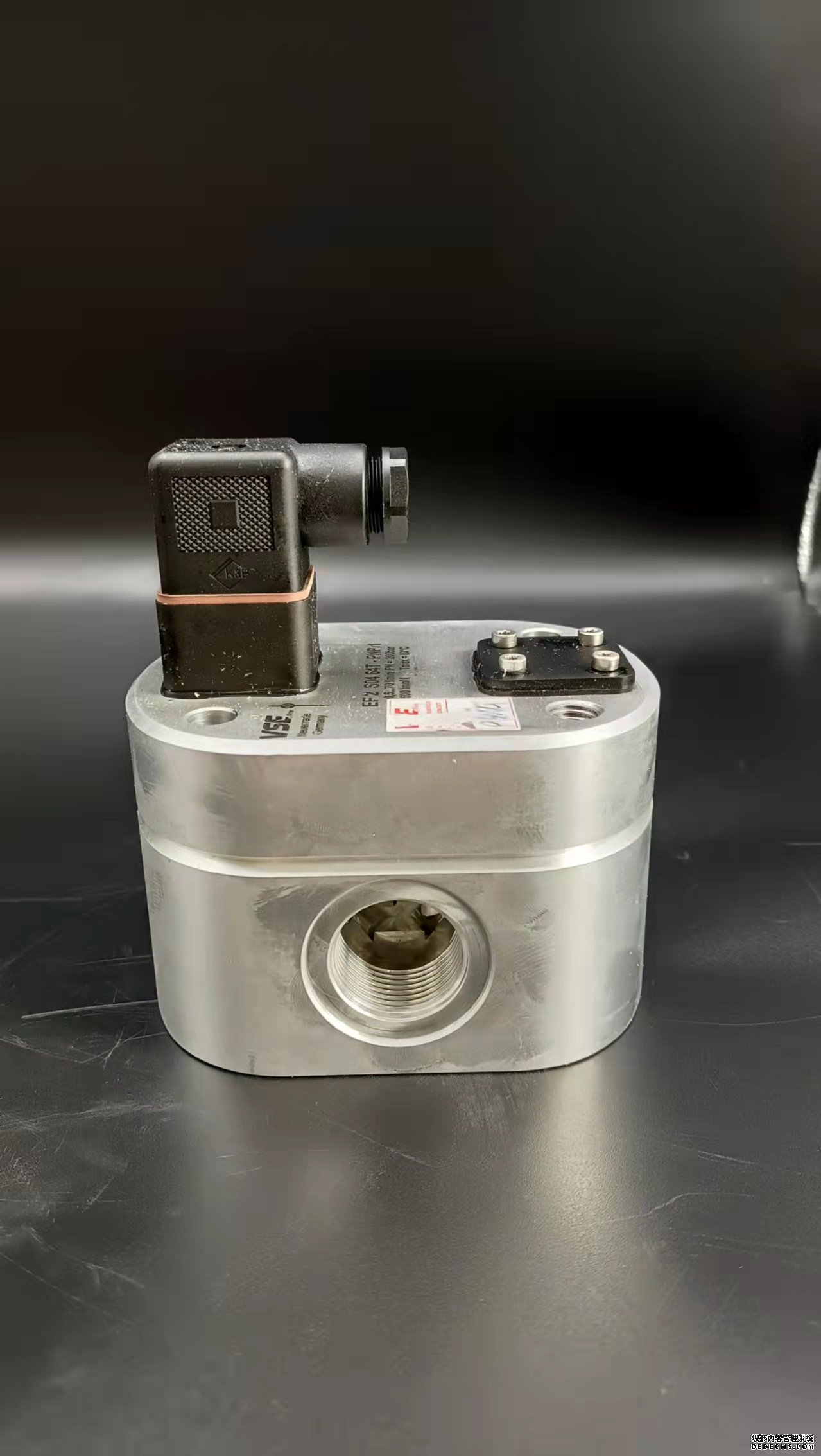

德國VSEEF0.04流量計定做同時我們還經營：金屬管浮子流量計常見故障及處理方法1.指針抖動　　輕微抖動，-般都是由于流體流動自然引起的，不影響正常使用，可以在儀表的設置中適當的加大阻尼參數。劇烈抖動，一般是介質波動，脈動引起，還有一種原因是安裝不正確，安裝工況不符合流量計的要求，超過流量計的可測量量程。2.指針不動　　一般是浮子卡死，不能隨著流體流動而上下移動。我廠的多臺金屬管浮子流量計均出現過這種現象，通過拆檢，發現是浮子卡死引起的。進一步分析原因為，浮子的導向軸由于長年磨碎形成凹槽，導向軸轉動，與D形固定環卡住，導致浮子不能移動。我們的處理方法是將D形孔擴成圓形孔使得浮子能上下移動，使得儀表在不更換的情況下回復運行。還有-種原因是浮子.上的磁鋼吸附介質中的鐵磁性物質，8積月累，形成水垢狀結合體，導致浮子移動不靈活甚至不能移動。這種情況是加裝過濾裝置，及時清理，定期維護方能正常使用。3.流量計沒有顯示　　可能是電源接觸不良或接線脫落，查看電源供應是否正常，接線是不是緊固，正負極是不是接反等。還有就是流量計內部電路損壞，顯示組件損壞，處理方法是更換電路板顯示部件等。4.實際流量與指示流量不一致　　一般是浮子受介質腐蝕造成浮子的質量體積等發生變化，造成儀表系數與出廠標定的數值不一樣，所以顯示的流量與實際相測得的的流量存在誤差。還有就是錐管內直徑尺寸變化，與浮子變化一樣，都是改變了儀表的系數，與出廠標定的數值不一樣等。解決辦法是更換成耐腐材料，或者重新標定，或者換新的浮子。如果還不能解決，那只能更換流量計了。浮子、椎管附著水垢污臟等異物層，那么就要對內部進行清洗蒸汽吹掃，還要防止損傷椎管內表面和浮子，保持浮子原有光潔度。還有就是流體本身發生變化，與原來的密度相比發生變化，不能準確測的流量。那么使用時只能修改內部參數使得適應新流體的密度等特性。氣體、蒸汽、壓縮性流體溫度壓力變化，那么溫度壓力等運行條件變化對流量測量值影響頗為靈敏，按新條件作換算修正。流體脈沖，氣體壓力急劇變化，指示值波動，那么雖然浮子偶發跳動影響不大，但周期性振蕩，管道系統必須設置緩沖裝置，或者改用有阻尼的儀表。液體中混入氣泡，氣體中混入液滴，那么混入物改變密度等影響，做必要改進排除之。用于液體時儀表內部死角存留氣體，影響浮子部件浮力，那么對小流量儀表及運行在低流量時影響顯著,排除氣體。5.指針指示呆遲　　浮子和導向軸間有微粒等異物或導向軸彎曲等原因卡住，解決方法是拆卸檢查，清洗，鏟除異物，校直導向軸等。導向軸彎曲的原因大多是閥門快速啟閉，浮子急劇升降沖擊所致。磁耦合浮子組件磁鐵四周附著鐵粉或顆粒，解決辦法是拆卸清洗使之運行自如，不卡頓。運行初期利用旁路管，充分沖洗管道。為防止長期使用時管道可能產生鐵銹，可在金屬管浮子流量計前裝設過濾器。指示部分連桿或者指針卡住，解決辦法是手動試磁鐵耦合連接的運動連桿，有卡頓阻尼部位調整之。檢查旋轉軸與軸承間是否有異物阻礙運動，解決辦法是清除義務或更換零件。磁耦合的磁鐵磁性下降，解決辦法是拆卸下儀表，用手.上下移動浮子，確認指示部分指針等平穩地跟隨移動;不跟隨或者跟隨不穩定則換新零件。德國VSEEF0.04流量計定做金屬管浮子流量計安裝要求:1、實際的系統工作壓力不得超過金屬管浮子流量計的工作壓力.2、應保證測量部分的材料、內部材料和浮子材質與測量介質相容;3、環境溫度和過程溫度不得超過金屬管轉子流量計規定的最大使用溫度;4、金屬管轉子流量計必須垂直地安裝在管道上,并且介質流向必須由下向上;5、金屬管浮子流量計法蘭的額定尺寸必須與管道法蘭相同.6、為避免管道引起的變形,配合的法蘭必須在自由狀態對中,以消除應力;7、為避免管道振動和最大限度減小金屬管浮子流量計的軸向負載,管道應有牢固的支架支撐;8、截流閥和控制流量都必須在金屬管浮子流量計的下游.9、支管段要求在上游側5DN,下游側3DN（DN是管道的通徑）;電磁流量計電極對測量介質的耐腐是選擇材料首先考慮的因素，其次考慮是否會產生鈍化等表面效應和所形成的噪聲。1.選擇耐腐蝕材料電磁流量計電極的耐腐蝕性要求很高.常用金屬材料有含鉬耐酸鋼Icr18Ni12Mo2Ti.哈氏合金.耐蝕鎳基合金、B、C、鈦、鉭、鉑銥合金,幾乎可覆蓋全部化學液。此外還有適用于漿液等的低噪聲電極,它們是導電橡膠電極、導電氟塑料電極和多孔性陶瓷電極或包覆這些材料的金屬電極。在原則上電極材料的選擇應從使用者借鑒該介質在其他設備的應用實際和以往的經驗來確定。有時后要做必要的實驗,如現場取液體樣品在實驗室做待用材料的腐蝕性試驗。最好的實驗是現場掛片,這是最接近實際應用條件的腐蝕性試驗,可以得出比較可靠能否適用的結論。2.避免電極表面效應電極的耐腐蝕性是選擇材料的重要因素,但有時候電極材料對被測介質有很好的耐腐蝕性,卻不一定就是適用的材料,還要避免產生電極表面效應?！　‰姌O表面效應分為表面化學反應、電化學和極化現象以及電極的觸媒作用三個方面?！　』瘜W反應效應如電極表面與被測介質接觸后,形成鈍化膜或氧化層.他們對耐腐蝕性能可能起到積極保護作用,但也有可能增加表面接觸電阻。例如鉭與水接觸就會被氧化生成絕緣層?！　τ诒苊饣驕p輕電極表面效應的介質—電極材料匹配,還沒有像腐蝕性那樣有充足的資料可查,只有一些有限經驗尚待在實踐中積累?！　‰姶帕髁坑嫿拥丨h連接在塑料管道或襯絕緣襯里金屬管道的流量傳感器兩端,他們的耐腐蝕要求比電極低,充分有一定腐蝕定期更換。通常選用耐酸鋼或哈氏合金。因體積大從經濟上考慮較少采用鉭鉑等貴重金屬。如金屬工藝管道直接與流體接觸就不需要接地環。為了提高孔板流量計的準確度,可采取以下措施。1.標準孔板節流裝置的制造與安裝　　利用標準孔板流量計測量天然氣流量必須嚴格按照SY/T6143-2004標準規定的各項技術指標，對標準孔板節流裝置進行設計、加工制造、檢驗、安裝和使用。特別是孔板直角入口邊緣尖子度和測量管內壁粗糙度的加工和檢驗;孔板前后直管段長度的保證，直管段圓度、臺階以及孔板與測量管同軸度的保證。另外，開發統一的標準孔板流量計的設計軟件,可提高節流裝置設計和儀表選型的技術水平。2.采用可換孔板裝置與定值節流裝置　　可換孔板節流裝置是一種新型節流裝置,節流元件精確地安裝在固定的座體內(座體通過法蘭與管道連接)，在不拆動管道或不停止流體輸送的情況下，可方便地提升孔板，進行檢查、清洗或更換,從而保證了計量準確度。采用液壓升降的裝置,孔板提升輕便,特別適用于大口徑孔板。這種節流裝置還配有清洗室和清洗機構,為解決污垢介質，特別是單井天然氣的準確計量提供了有效手段?！　《ㄖ倒澚餮b置改變了現有節流裝置根據計算結果加工其孔徑的方法,對每種通徑測量管道配以有限數量的節流件,孔徑系列按優先數系選用,每種通徑配35種不同孔徑比β值的孔板。目前節流裝置設計猶如量體裁衣，定值節流裝置則變成成衣選用,采用定值節流裝置有利于產品批量生產，降低生產成本,方便選用和使用，便于監督生產?？蓳Q孔板節流裝置和定值孔板相配套,將改變傳統的生產方式,實現了節流裝置產品系列化、通用化和標準化,有利于提高標準孔板裝置計量的準確度?！　藴士装宕嬖诘娜秉c是入口直角銳利度易在流體沖刷下發生鈍化。據估計,鈍化嚴重的可能使流出系數偏移1%~2%,鈍化后其流出系數較為穩定,這在流量計算中給孔板入口直角銳利度的精確修正帶來很大的困難。標準噴嘴的流出系數是穩定的，另外，在同樣流量和相同β值時噴嘴的壓力損失只有孔板的30%。影響標準噴嘴推廣使用的主要原因是噴嘴制造成本高,在標準中噴嘴的流出系數不確定度較大(約2%)。采用定值節流件,專用加工設備實現批量生產,降低生產成本,而個別校準則可得到高精確度的流出系數,在天然氣流量測量中用噴嘴代替孔板，其優點是明顯的。3.應用合理的流量積算方案　　根據天然氣計量工況條件和用戶對計量精度的要求，應采用對壓力、溫度和天然氣組分變化對流量自動部分補償或全補償的積算方案，計量系統測量儀表配備和精度的選用應符合GB/T18603-2001妖然氣計量系統技術要求》。用智能差壓變送器,壓力變送器、溫度變送器和流量計算機組成在線檢測系統，使溫度和壓力變化得到補償，可以提高測量準確度,降低流態脈動(或波動)引起的流量測量附加誤差?？装辶髁坑嬃砍瘫纫话銥?~3,而實際測量天然氣流量變化有時會超過這個范圍。在這種情況下，其測量準確度顯著下降,如果采用定值節流裝置,寬量程智能差壓變送器與流量計算機配套使用,可方便地擴展流量量程或遷移量程,進而實現傳統孔板流量計的智能化。流量計檢定時對檢定用流體的要求1.檢定用流體應為單相氣體或液體,充滿試驗管道,其流動應無漩渦。2.檢定用流體應是清潔的,無可見顆粒、纖維等物質當檢定用流體為液體時的要求：(1)其介質在管道內和流量計內任一點上的壓力應高于其飽和蒸氣壓。對于容易氣化的介質,在流量計下游應有一定的背壓。推薦背壓為最高檢定溫度下檢定用液體飽和蒸氣壓力的1.25倍(2)液體中不能夾雜氣體,在每次檢定過程中,液體溫度變化應不超過±0.5℃。(3)液體的黏度應盡量與流量計實際測量液體的黏度相一致。如有差異,對流量計的影響一般應不超過流量計最大允許誤差的1/3(4)當檢定液體的黏度不能滿足被檢流量計的要求時,可按其黏度修正公式進行黏度修正(5)由于電磁流量計只能測量導電液體。其檢定用液體的電導率應在5mS/m(50uS/cm)至500mS/m(5000uS/cm))的范圍內,或根據流量計制造廠給出的技術指標確定。當檢定用流體為氣體時的要求：(1)其介質與實際使用介質的密度、黏度等物理參數相接近(2)氣體中應無游離水或油等雜質存在,粉塵等固體物的粒徑應小于5um。(3)每一次檢定過程中,介質的溫度變化應不超過±0.5℃～±1℃。其壓力波動應不超過±0.5％。當檢定用氣體為天然氣時的要求：(1)天然氣氣質應符合GB17820-2012Z類氣的要求。天然氣的相對密度為0.55~0.80。(2)在檢定過程中,氣體的組分應相對穩定.天然氣取樣按GB/T13609-2012執行,天然氣組分分析按GB/T13610-2003執行。德國VSEEF0.04流量計定做渦輪流量計采用雙排液晶現場顯示,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質?！　　　u輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。渦輪流量計的特點：　1、準確度高,一般可達±1%R、±0.5%R，高精度型可達±0.2%R?！?、重復性好,短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到較高的準確度,在貿易結算中是優先選用的流量計?！?、輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強?！　?、可獲得很高的頻率信號（3-4kHz），信號分辨力強?！　?、范圍度寬，中大口徑可達1:20，小口徑為1:10?！　?、結構緊湊輕巧,安裝維護方便，流通能力大　　7、適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表?！　?、可制成插入型,適用于大口徑測量,壓力損失小，價格低，可不斷流取出，安裝維護方便?！　　　u輪流量計可以顯示的流量單位眾多,有立方米，加侖，升，標準立方米,標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。熱式氣體質量流量計是利用傳熱原理,即流動中的流體與熱源(流體中加熱的物質或測量管外加熱體)之間熱量交換關系來測量流量的儀表，目前主要用于測量氣體。熱式流量儀表用得最多有兩類，一是利用流動流體傳遞熱量改變測量管壁溫度分布的熱傳導分布效應的熱分布式流量計，曾稱量熱式TMF;另外--類是利用熱消散(冷卻)效應的金氏定律TMF又由于結構上檢測元件伸入測量管內,也稱插入型或侵入型。插入型的工作原理及流量計算如下:   如圖所示，插入式熱式氣體質量流量計由兩個電阻溫度計組成傳感器，一個測溫探頭，感受流體溫度T2另一個電阻溫度計由電路加熱到溫度T1用來測量流體帶走的熱量變化，亦稱測速探頭。T1高于T2。并保持△T恒定,即△T=T1-T2。當流體流經傳感器時，由于測速探頭的自身溫度T1高于測溫探頭感受的溫度即流體溫度T2,流體便帶走了測速探頭上的一部分熱量(高溫向低溫傳遞)，使T1下降。電路為保持△T恒定，便增加對測速探頭的加熱功率，使△T=T1-T2恒定。流體帶走測速探頭.上多少熱量，電路便增加相應數量的電功率，兩者之間存在著一個函數關系"。設對測速探頭的加熱功率為P1，流體的質量流量為Q,則根據流體流過測速探頭時所帶走的熱量與對測速探頭的加熱功率相對應的原理，得到下列關系式: 式(1)中，PocQ   因此，可以通過測量加熱功率P,來測量帶走這部分熱量的流體的質量流量。由于帶走著部分熱量的是流體的分子，所以，測速探頭直接測量的是流體的質量流速pv,此時，只要乘上管道的橫截面積，就可以得到流體的質量流量了。由于氣體流過探頭時帶走熱量和氣體的質量流量成比例關系,也和探頭間溫差有關，流量越大，兩探頭之間溫差越小，氣體質量流量與溫差之間的聯系通過質量流速ρv建立"。 式中:Qm-質量流量，kg/s; Kv-測量頭儀表系數; a-速度分布系數; B一阻塞系數; x-干擾系數; A-儀表表體(測量管道)的內橫截面積，m² ρv一質量流速，kg/(m²·S)。   基于_上述原理，對于大管徑的流量測量來說,雖無相應的大管徑標定裝置來對流量計進行標定，但只要在標準口徑的標定裝置.上測定相應的質量流速，也就可方便地測量出大管徑中流體的質量流量了。   由熱式氣體質量流量計中于兩個傳感器都是用性能穩定的金屬鉑材料通過特殊工藝密封在316L不銹鋼管或抗酸、堿腐蝕的K2760哈氏合金或鉑套管中制成，因此極為堅固,并不會污染被測流體或受被測流體污染，且其抗腐蝕性能相當好。流量計準確度影響的實驗分析 1實驗要求   實驗用鐘罩式氣體流量計標定裝置標定DN50G65氣體渦輪流量計,其準確度等級為1.5級;最小流量為Qmls:10m'/h,最大流量為Qmax:100m³/h;流量計量程比為1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2實驗思路   實驗以在流量計前端安裝一對大小頭作為擾流件,在擾流件和流量計之間安裝不同長度的直管段。經過一定時間段的運行,確認標準裝置與流量計的流量偏差以及疣量計的重復性,以此分析擾流件對流量計準確度的影響。 3實臉分析 3.1在流量計.上游安裝40cm直管段,下游安裝19cm直管段實驗   流量計上游直管段長度大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝圖如圖1所示，示意圖如圖2所示。 實驗數據如表3所示。   從表3可以看出,擾流件安裝在距流量計上游端較遠時,其運行數據的流量偏差與重復性符合流量計的國家標準。 3.2在流量計上游安裝29.1cm直管段,下游安裝19cm直管段實驗   流量計上游直管段長度較大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖3所示.   實驗數據如表4所示。從表4可以看出,擾流件安裝在距流t計上游端接近5D處時,其運行數據的流量偏差(qmin≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。 3.3在流量計上游安裝19cm直管段,下游安裝40cm直管段實驗   流量計上游直管段長度小于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖4所示   從表5可以看出,找流件安裝在流量計上游端小于5D處時,其運行數據的流量偏差(qai≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。1.節能效果好  彎管流量計因其獨特的測量原理,沒有其他流量計必須具備的節流件或插入件,最大限度地減低了因計量檢測器具帶來的流體在管道內的壓力損失,減少了加壓設備的投入和加壓設備的電能消耗。由于孔板流量計是利用對流體節流裝置施行節.流產生的差壓來測量流體流量,流體在孔板上存在壓力損失,因此使用時為了保證孔板流量計的測量精度,在選定孔板流量計的工作壓差時都取高壓差值。通常情況下，該節流壓力損失(稱為不可恢復壓力損失)可達孔板運行流量下產生壓差值的30%～70% (與孔板的β值有關)?？装辶髁坑媺毫p失等損耗量用見表1。2.設備使用狀況較好  冶金工業煤氣中，含有大量的粉塵、水、焦油和萘,使很多流量測量計量設備不能正常工作。彎管流量計的特殊結構和導壓管上的三通閥可在正常工作狀態下清除傳感器的堵塞附著物,實用便利,在現場試用4年來從未發生堵塞現象。3.彎管流量計結構簡單  彎管流量計的彎管傳感器,是一個90的標準彎管,內部沒有任何節流件和插入件,是測量元件中最為簡單實用的測量件。隨著機械加工業的快速發展和高精度數控機床用于機械加工業,彎管流量傳感器的加工精度不斷提高,質量越來越好。 彎管流量計的直管段要求前5D,后2D,孔板流量計的直管段要求前10D,后5D。彎管流量計的重復性好,可達0.2%。4.彎管流量計適應性強,量程范圍寬  彎管流量計在高溫、高壓、沖擊、振動、潮濕、粉塵等惡劣環境條件下,優于孔板流量計,震動和沖擊對彎管流量傳感器的正常工作幾乎沒有影響,高溫、高壓對彎管流量計來說只要采用與工藝管道相同的材質,就可以解決。  彎管流量傳感器的幾何尺寸幾乎沒有限制,管徑的大小從幾十毫米到2n以上,只要彎管的彎徑比符合規定要求,都可以做為傳感器進行流量測量。  彎管流量計的設計特點最適合在高溫、高壓狀態下(高溫蒸汽、高溫水)的流量計量,可降低能源損耗,降低壓力損失,提高供熱效率。彎管流量計的量程比可達10: 1,孔板流量計的量程比一般為35: 1.5.彎管流量傳感器的耐磨性好  因彎管流量傳感器的特殊結構,內部沒有任何節流件和插入件,固彎管流量傳感器幾乎不存在磨損,是保證彎管流量計長期運行精度不變的重要條件?？装辶髁坑嬋肟谶吘壖怃J度對磨損十分敏感,只要有微量的磨損,就會直接影響到測量精度,在氣體的長期高度沖刷下,也會使孔板開孔直角入口的邊緣很快鈍化,使測量精度系統發生變化造成誤差。6.彎管流量計安裝方便,維護量小  彎管流量計具有良好的耐磨性,長期運行的穩定性和可在線進行清污等特點,可采用直接焊接的方法進行安裝,避免了流量測量裝置現場跑、冒、滴、漏,令人頭痛的問題,降低了安裝費用。  由于彎管流量計一次測量件長期運行無磨損件,大大降低了維護費用,幾乎是免維護,一般可達到被測氣體管道的使用壽命。  孔板流量計的插入件和節流件容易堵塞,附著臟物,影響測量準確性。為保證孔板流量計的測量精度,必須經常進行拆除檢查清污,這樣頻繁的拆裝、檢查、清污維修,在連續作業的冶金企業難以做到,特別是對在較大管道上的孔板流量計就更難以做到,可見在工業煤氣計量中具有多種不確定因素影響測量誤差。7.彎管流量計不易凍管  孔板流量計的結構、工作原理達到的測量精度,節流件起到了決定性的作用。節流件對氣體在管道的流動具有非常大的阻力,一般只能利用輸氣管道.截面的1/3,大量潮濕含水的氣體在節流件截面上形成了大量的水珠,遇冷后結霜、結凍堵管。為解決煤氣供應的凍管問題,必須給每套孔板加裝保溫伴.熱裝置,來保證新疆地區5個月的冬季運行。表2為孔板流量計運行費用。  彎管流量計由于特殊結構和安裝的多樣性(水平轉水平,水平轉垂直向下，垂直向下轉水平,垂直直管,水平直管等安裝方式,見圖3),可以有效防止煤氣計量中凍管的發生，節省熱能源和運行費用。
