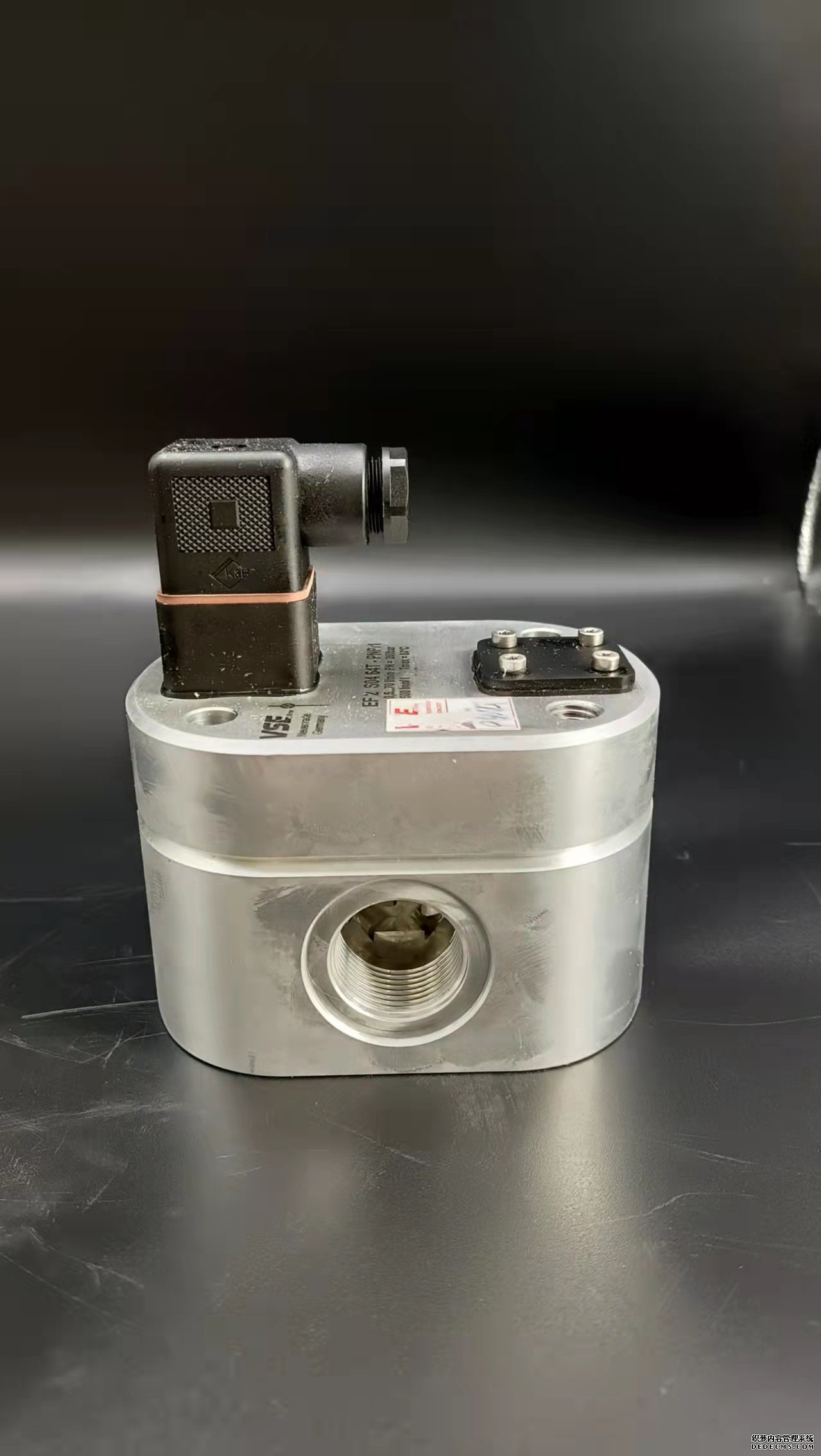

德國VSEAR400流量計工廠同時我們還經營：1.環境條件  電磁流量計安裝分為兩種:一體式和分體式。(1)現場和環境較好的條件下，一般選用一體式，即傳感器和轉換器組裝成一體。(2)分體式電磁流量計即傳感器和轉換器分開裝于不同地點，一般出現以下情況時選用分體式:①環境溫度或流量計轉換器表面受輻射溫度超過60℃;②管道振動較大的場合:③對傳感器的鋁殼嚴重腐蝕的場合:④現場濕度較大或有腐蝕性氣體的場合:⑤流量計裝在高空或不方便調試的場合。2.防爆及防護等級  根據環境要求，選擇本安、隔爆型電磁流量計或普通型，并且滿足一定的防護等級，按規范進行安裝，提高儀表的安全性。3.電極材料  導電介質在電磁流量計管內通過時，在外加磁場的作用下產生感應電勢，電極的作用就是把產生的電動勢引出來,然后放大、輸出標準信號。電極直接跟介質接觸，因此，應根據介質的化學性質，選擇合適的電極，以免出現腐蝕。常用的電極材質有鉭、鈦、316L、HC、鉑銥合金、碳化鎢等。4.接地環或接液環  電磁流量計的輸出信號比較小，一般只有2.5~8mV,小流量時信號可能低至幾微伏，外界稍有干擾就會影響測量精度。因此，儀表外殼、測量管、介質、儀表屏蔽線等要做好等電位連接，并進行可靠、單獨接地。與介質連接的金屬部.分，就叫接地環或接液環。接地環的材料選擇--般考慮經濟性和耐腐蝕性，對于大口徑的金屬管道上的電磁流量計，為了節約成本，可以不設接地環，將流量計的法蘭和管道連起來然后再接地;如果電磁流量計用在小口徑的管道上或用在非金屬管道上，必須設置接地環。5.內襯材料  內襯主要作用是絕緣，預防電極短路，同時保護測量管不受介質腐蝕。常用的內襯材料包括:聚氨酯橡膠、PFA、天然軟橡膠、EPDM橡膠，選擇時應根據介質溫度、腐蝕性、是否含有固體顆粒、耐磨性能等情況，選擇合適的內襯，延.長儀表使用壽命。6.供電電源  一般廠家的電磁流量計采用四線制接線，信號線與電源線分開，可以采用交流220V電源供電，也可以采用直流24V電源供電。原則上采用直流24V安全電源供電，特別是在易燃易爆的環境。電磁流量計傳感器得到的測量信號很弱，一般為微伏、毫伏級別，要進行精確測量就需要對其進行放大處理。前置放大電路的作用就是把傳感器得到的微弱的流量信號放大，同時還可以抑制變送器兩電極對地之間存在的同相干擾。前面提到放大電路輸入阻抗Ri和信號源內阻R5組成分壓電路如圖2.10。 　　為了降低電磁流量計信號源內阻的影響，放大電路要采用高輸入阻抗。同時為了解決供電電源干擾耦合到輸入回路所帶來的工頻干擾以及勵磁磁場的交變變化所產生的其它干擾(共模干擾)，我們采用差分電路來減少共模干擾的影響。線路如圖2.11該電路特點是一個差分電路，只對兩信號差值進行放大，它的差分能力用抑制比來表示。兩個輸入對地電位相異時的增益和電位相同時的增益之比即稱為“抑制比"，理想上抑制比可以無窮大。這樣我們就能用這個電路測量傳感器兩個電極之間的電位，這樣兩電極對地的干擾電壓(同相干擾)可以在放大時受到抑制。綜合起來，此電路具有放大放大差模信號、抑制共模信號、輸入阻抗高、輸出阻抗低、失調小、溫漂小、線性好和增益穩定可調等優點。 　　電磁流量計電路由三個放大器組成A1、A2、R1、R2和RG組成的第一級放大電路為同相放大電路，該電路實際是兩電壓跟隨器，它們兩個反相端由恐相連，具有非常高的輸入阻抗，適合放大微信號；R3、R4、R5、R6和A3組成第二級基本差動放大器，它可以消除第一級的共模信號，整個電路通過對RG的改變來調整放大倍數?！　“凑詹钅：凸材］斎氲亩x，可將VI1和VI2表示為： 　　令運算放大器A1、A2、A3的輸入失調電壓分別為VI01、VI02、VI03，A1和A2相互失調電壓為VI0，失調電流為VI0；其中VI0=VI01-VI02,這樣簡化得到圖2.12。德國VSEAR400流量計工廠1.孔板流量計前后的直管段必須是直的,不得有肉眼可見的彎曲。2.安裝節流件用得直管段應該是光滑的,如不光滑,流量系數應乘以粗糙度修正稀疏。3.為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布,而且使這種分布成均勻的軸對稱形,所以①直管段必須是圓的,而且對節流件前2D范圍,其圓度要求其甚為嚴格,并且有一定的圓度指標。具體衡量方法：A.孔板流量計前OD,D/2,D,2D4 個垂直管截面上,以大至相等的角距離至少分別測量4個管道內徑單測值,取平均值D.任意內徑單測量值與平均值之差不得超過±0.3%B.在節流件后,在OD和2D位置用上述方法測得8個內徑單測值,任意單測值與D比較,其最大偏差不得超過±2%②節流件前后要求一段足夠長的直管段,這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關,見表1(β=d/D,d為孔板開孔直徑,D 為管道內徑)。4.孔板流量計上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取表一所列數值的1/25.孔板流量計上游側為敞開空間或直徑≥2D大容器時,則敞開空間或大容器與節流件之間的直管長不得小于30D(15D).若節流件和敞開空間或大容器之間尚有其它局部阻力件時,則除在節流件與局部阻力件之間設有附合表1上規定的最小直管段長1外,從敞開空間到節流件之間的直管段總長也不得小于30D(15D)?，F代工業生產中使用智能電磁流量計的領域是越來越廣了，智能電磁流量計的測量效果和精度也隨著制造技術和工藝的不斷進步而不斷提高，電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。這樣，智能電磁流量計就能測出導電流體的流量了?！　∥覀冊陔姶帕髁坑嬤x型時，有一個重要的選型參數，那就是儀表內的襯里材料的選擇，為什么電磁流量計要進行襯里，這是由智能電磁流量計測量的原理決定的。電磁流量計一般有一組線圈和兩個電極，線圈的作用是給流體加上一個電場，流動的導電液體相當于一個導體，根據法拉第電磁感應定律當導體切割磁力線時會相應產生一個與速度成正比的電動勢，電極的作用就是測量這個感應電動勢，所以測量管內只有電極是與導電液體相連的，其他部分是內襯，要保證絕緣，電磁流量計才能正常工作。如果有磁場的那段金屬管道也與液體相接觸，電磁流量計所測的導電液體和金屬管之間短路了，就會有導電，就會將電勢導走使電磁流量計無法測量電勢。所以智能電磁流量計的內部都是有襯里的?！　〔⑶乙彩腔谶@個原因，我們用電磁流量計只能來測量導電液體的流量，也就是說智能電磁流量計對于所測介質的電介常數有一個最低的要求，電導率低于閾值會產生測量誤差直致不能使用，超過閾值即使有變化也可以測量，示值誤差變化不大，通用型電磁流量計電介常數下限值的閾值在10-4~(5×10-1)S/CM之間，視型號而異。工業用水及其水溶液的電導率大于10-4s/cm，酸、堿、鹽液的電導率在10-4~10-1s/cm 使用不存在問題，低度蒸餾水為 10-5s/cm 也不存在問題。石油制品和有機溶劑電導率過低就不能使用智能電磁流量計?！　馁Y料上查到有些純液電導率較低，認為不能使用，然而實際工作中會遇到因含有雜質而能使用的實例，雜質對增加電導率有利。對于水溶液，資料中的電導率是用純水配比在實驗室測得的，實際使用的水溶液可能用工業用水配比，電導率將比查得的更高，也有利于流量測量?！　「鶕鶞y量的介質的不同，智能電磁流量計的襯里材料品種選擇也不盡相同，普通的水性介質，比如污水、離子水等與帶有腐蝕性的液體介質(酸堿鹽溶液)所用的襯里材料就不能一樣，包括用來測量的電極的選擇也有所不同，根據經驗，一般情況下選擇襯里材料的指導方法如下。1.普通橡膠，天然橡膠，軟橡膠，硬橡膠?！　∵\行溫度60℃，其特點就是富有彈性并且擁有不錯的耐磨性能。一般用于城市供排水等領域，耐腐蝕性就相對較差。2.聚四氟乙烯，也叫PTFE，也叫F4?！　”容^常用的內襯材質之一，因為其化學性質穩定，所以一般用于衛生級液體或強腐蝕液體，如濃酸濃堿等。3.聚全氟乙丙烯，也叫F46?！　〈朔N材質與PTFE類似，但耐磨性能強于PTFE材質，同樣介質溫度最高可達100℃。4.聚氟合乙烯，也叫Fs?！　∨cF4材質類似的特性但承受溫度稍差了一些，一般介質溫度不超過80℃，性價比高，成本較F4材質低。5.氯丁橡膠，也叫CR，也叫Neoprene?！　∑涮攸c為耐磨性能好，且彈性非常出色，一般用于供排水、污水處理等領域。耐腐蝕性能稍差，不耐氧化是它的缺點。6.聚氨酯橡膠，又叫Polyurethane?！　碛袠O好的耐磨性能，但對于腐蝕性就顯得能力不足了，且電磁流量計溫度不得超過80℃，一般用于對耐磨要求比較高的工礦環境，如礦漿煤漿等介質的測量。7.陶瓷材質　　陶瓷無疑是所有材質中最好的，絕對的高端產品，唯一缺點就是價格不接地氣，制作過程復雜，對工藝要求極高，售價超高。當前熱式氣體質量流量計大部分用于測量氣體，只有少量用于測量微小液體流量。熱式質量流量計具有性能可靠、無可動部件、安裝方便，壓損小、量程比寬(可達1000:1)、靈敏度高等特點2,特別適用于大管徑、低流速，非圓截面管道、現場空間狹窄處測量等特殊工況，在環境保護和過程工業的應用發展迅速，例如:污水處理過程中發生的氣體，燃料電池工廠各種氣體的流量測量及煤粉燃燒過程粉/氣配比控制等?！　∨c常用的孔板流量計、渦街流量計和差壓式均速管、文丘里流量計相比較，熱式氣體質量流量計有如下特點:(1)直接測量流體的質量流量或標準狀態下的體積流量，不需要進行溫度壓力補償;.(2)一次元件結構簡單，采用不銹鋼或特種合金外殼覆蓋，不怕臟污或腐蝕，不存在堵塞問題,且表面臟污極易清除。帶不斷流裝拆裝置，可實現不停氣裝拆，清洗維修，簡便易行;(3)量程比特大，可達1000:1，可測流速范圍0.1m/s~60m/s,完全覆蓋-般工業廢氣及煤氣廠輸出總管中的流速范圍。因而只需在總管上裝一臺插入式熱式氣體質量流量計，就可滿足計量要求。大大地節省了投資,簡化了系統結構，方便了管理,提高了系統工作的可靠性;(4)儀表精確度高(士1.5%FS)，性能穩定(重復性士0.25%FS)，幾無壓力損失，對管道振動不敏感。此外，熱式氣體質量流量計靈敏度高，尤其適合于大管徑、低流速的流量測量。且在大管徑中使用，其性能價格比更顯優勢;防爆、防護、抗腐蝕設計,又使它能適應惡劣工況，危險場合?！　崾綒怏w質量流量計作為一種插入式流量計，由.上述插入式流量計的測量公式可見該流量計同樣方便適用于方形管道的氣體流量測量。環保管道一般用圓形，而空調的管道很多地方為方形?？装宓群芏鄡x表沒有測量方形管道的數據，若使用插入式熱式氣體質量流量計，不論圓形或是方形管道均可通過計算獲得，這也解決了低壓方形通風管道的流量測量問題。德國VSEAR400流量計工廠為保證超聲波流量計流量測量精度，選擇測量點時要求選擇流體流場均勻的部分，一般應遵循下列原則：1、被測管道內流體必須是滿管。2、選擇被測管道的材質應均勻質密，易于超聲波傳播，如垂直管段（流體由下向上）或水平管段（整個管路中最低處為好）。3、安裝距離應選擇上游大于10倍直管徑，下游大于5倍直管徑（注：不同儀器要求的距離會有所不同，具體距離以使用的儀器說明書為準）以內無任何閥門、彎頭、變徑等均勻的直管段，測量點應充分遠離閥門、泵、高壓電、變頻器等干擾源。4、充分考慮管內結垢狀況，盡量選擇無結垢的管段進行測量。外夾式流量計傳感器安裝要點　　時差式超聲波傳感器安裝方式有三種，分別是V法、Z法和W法，如圖3所示?！　y量時采用何種安裝方式，儀器說明書均有規定，但在邊界范圍一般比較模糊。如TFX1020P時差式超聲波流量計：V型安裝法適用測量管徑25～400 ㎜，Z型安裝法適用測量管徑100～2540㎜，W型安裝法適用測量管徑65㎜以下小管。V型與Z型、V型與W型在適用測量管徑均有部分重疊，如遇此情況 則按下列原則選擇最佳安裝方式：V型安裝一般情況下是標準安裝方式，使用方便，測量準確。當被測管道很粗或由于被測流體濁度高、管道內壁有襯里或結垢太 厚，造成V型安裝信號弱，儀表不能正常工作時，選用Z型安裝。原因是使用Z型安裝時，超聲波在管道中直接傳輸，沒有折射，信號衰耗小。W型安裝適于小管， 通過延長超聲波傳輸距離的辦法來提高小管測量精度，如圖3（c），使用W型安裝時，超聲波束在管內折射三次，穿過流體四次。 流量傳感器安裝方式有兩種，分別是對稱安裝和同側安裝。對稱安裝適用于中小管徑（通常小于600㎜）管道和含懸浮顆?；驓馀葺^少的液體；同側安裝適用于各種管徑的管道和含懸浮顆?；驓馀葺^多的液體。外夾式超聲波流量計傳感器安裝要求1、剝凈測量點處附近保溫層和保護層，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。要求：漆銹層磨凈，凸出物修平，避免局部凹 陷，光澤均勻，手感光滑圓潤。需要特別注意，打磨點要求與原管道有同樣的弧度，切忌將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以利于傳感器粘接。2、在水平管段上，兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45°的范圍內安裝，以防止管內上部流體不滿、有氣泡或下部有沉淀等現象影響正常測量，如圖5所示。3、傳感器安裝處和管壁反射處必須避開接口和焊縫，如圖6所示。4、傳感器工作面與管壁之間保持有足夠的耦合劑，不能有空氣和固體顆粒，以保證耦合良好。渦街流量計至少保證流量計前15倍管徑，流量計后5倍管徑。如流量計前有彎頭，縮進，擴大等干擾源，則需保證流量計前30–40倍的管徑，流量計后6倍管徑。流量計應安裝于調節閥，壓力或溫度傳感器的上游?！　u街流量計主要用于哪些介質流量測量：如氣體、液體、蒸氣等多種介質。利用在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。常見問題主要有指示長期不準;始終無指示;指示大范圍波動，無法讀數;指示不回零;小流量時無指示;大流量時指示還可以，小流量時指示不準;流量變化時指示變化跟不上;儀表K系數無法確定，多處資料均不一致?？偨Y引起這些問題的主要原因，主要涉及到以下方面選型方面的問題?！　u街流量計技術指標的提高是行業發展的追求，如測量范圍，電阻從超導到1014Ω，溫度從接近絕對零度到1010℃。如測量準確度，時間測量從30萬年不差1秒提高到600萬年不差1秒。追求高穩定性和高可靠性隨著儀器儀表和測控系統應用領域的不斷擴大，可靠性技術在航天航空、電力、冶金、石油化工等大型工程和工業生產中起到維護正常工作的重要作用?！　”Ｕ犀F場儀器儀表的測控系統正常工作的渦街流量計也要求高穩定性和高可靠性。因為新材料的出現和各種加工技術的發展，現代的可靠性按平均無故障時間與10年前相比提高了3倍?！　u街流量計熱敏檢測元件靈敏度高，適用于溫度(<350℃)和較低密度的氣體測量，但因熱敏電阻用玻璃封裝，較脆弱，敞易受流體中的污物、有害物質及顆粒物的影響，所以被測介質還應足清潔的液體或氣體。1.煤漿的磨損大,所以電磁流量計采用耐磨的ETFE襯里”的觀點不準確,ETFE主要解決了與金屬的附著問題。雖然ETFE的原料便宜，但其目前的處理工藝復雜,用它來制作襯里,成本比PFA還高,且沒有表征ETFE的.耐磨性優于PTFE的佐證。2.采用低噪聲電極,所以波動小”的觀點不準確。電極的形狀的確與噪聲大小相關。由于原進口流量計的電極在某煤化I企業有結垢現象,經常需要把流量計拆下來用晶相砂紙打磨電極,而上海威爾泰采用自清潔電極(即尖狀電極),有效地解決了結垢問題。實際應用表明,雖然采用自清潔電極流量計的平穩性比采用球面電極的平穩性稍差,但也沒有出現過異常波動。所以,我們認為,在解決煤槳流量輸出異常波動方面,低噪聲電極并非關鍵技術。3.原進口流量計安裝要求低，‘前5D后2D'就行”的觀點不準確。在實驗室標定時,要求直管段比較長(達到10D);在應用中,-般“前5D后3D”就足夠了,這并非僅僅適用于進口流量計。如果縮徑,直管段要求還可以進一步減小。另外,現階段的煤漿流量計,基本沒有投閉環控制的,對于精度的要求不是很高,關鍵是保證安全連鎖處于有效狀態,以避免異常波動引起誤跳車。4.原進口流量計流速大小對流量的影響很小，適用0.3m/s的流速"的觀點不準確。這種說法有很大的誤導作用。實際應用經驗表明,當流速較低時,尤其是當流速低于0.5m/s時,煤漿流量計容易波動。因此,這種觀點不準確。5.單純縮徑"的觀點不準確。我們曾經把管道縮徑,安裝較小口徑的流量計,實際使用效果卻不如采用本文所提的方案。一方面，由于涉及管道改造、高壓法蘭以及壓力容器級別的焊接,綜合成本也不低;另一方面在管道上縮徑,小口徑長度會遠大于在電磁流量計上縮徑，導致壓損增大,再加.上轉換器未替換,很多結果不可預知。6.原進口流量計因為業績多，所以風險小”的觀點不準確。業績多和業績好是兩個概念,二者沒有因果聯系。由于歷史的原因，原進口流量計市場占有率比較高,好的業績雖然多,但差的業績也有。一旦波動引起誤跳車，損失是很大的。據不完全統計,因為煤漿流量計波動引起誤跳車,200000t甲醇生產線一次損失約為300000元;600000t甲醇生產線，誤跳車一次的損失約為800000元。這也是質量好的煤漿流量計價格居高不下的原因之一。我們曾經使用兩種品牌的進口流量計,八個月就壞的情況也出現過,-年壞三套的情況也發生過。智能電磁流量計離不開良好的顯示界面。我們采用128*64的圖形點陣液晶顯示模塊來顯示累積流量、瞬時流量等數據信息。液晶顯示模塊(LCM)，是將液晶顯示器件、驅動及控制電路、以及溫度補償、驅動電源、背光等輔助電路組合在一起的一種相對獨立的顯示器件和設備。通常液晶顯示器件本身引線眾多，而且要將這些引線與驅動、控制等電路連接才能用于顯示信息，因此生產廠家在制造液晶顯示器件的同時，也將與之對應的驅動、控制等電路做成PCB板，然后用壓框和導帶或導電橡膠將液晶顯示器件固定在PCB板上，從而組合形成液晶顯示模塊。圖3.10是我們采用的MSC．G12864DYSY-1W型液晶模塊的外部尺寸圖?！　D3.11MSC．G12864DYSY-1W型液晶模塊的結構圖，由圖中可以看出電磁流量計液晶模塊集成了兩個KS0108B顯示驅動控制器和一個KS0107B顯示驅動器，兩個KS0108B分別控制左右兩個半屏(64x64)像素點的顯示，KS0107B作為64行的行驅動控制。1.機械干擾　　在旋進漩渦流量計的運行過程中，機械干擾的存在會影響計量結果的準確性，在實際的計量過程中，如果旋進漩渦流量計的使用過程中受到了劇烈的機械振動或者沖擊，其內部的電氣元件會出現受到影響，出現嚴重的振動與變形情況。在一些油田工程中，應用旋進漩渦流量計時，這種儀表多是安裝在室內的，這種使用環境使得其在具體的應用過程中，機械干擾的情況難以避免，甚至有時還存在著聲波干擾、地面振動干擾等現象，這一系列的干擾都將會影響計量結果的準確性。2.紫外線的傷害　　由于旋進漩渦流量計多處于室外露天環境下，這種運行與使用環境就導致在實際的應用過程中，極易受到外部環境因素的影響，儀表的屏幕顯示難以正常進行，常常存在讀數不清晰、顯示不全的問題。3.感應探頭易損壞　　旋進漩渦流量計的使用過程中，感應探頭是其中的主要元件，在實際的使用過程中，在一定的條件下，受到各種內外部因素的干擾，常常會出現感應探頭損壞的情況，比如，在大井節流器失效、開鏡過程中氣流量中雜質含量較高的情況下，探頭極易被損壞，引發計量異常。
