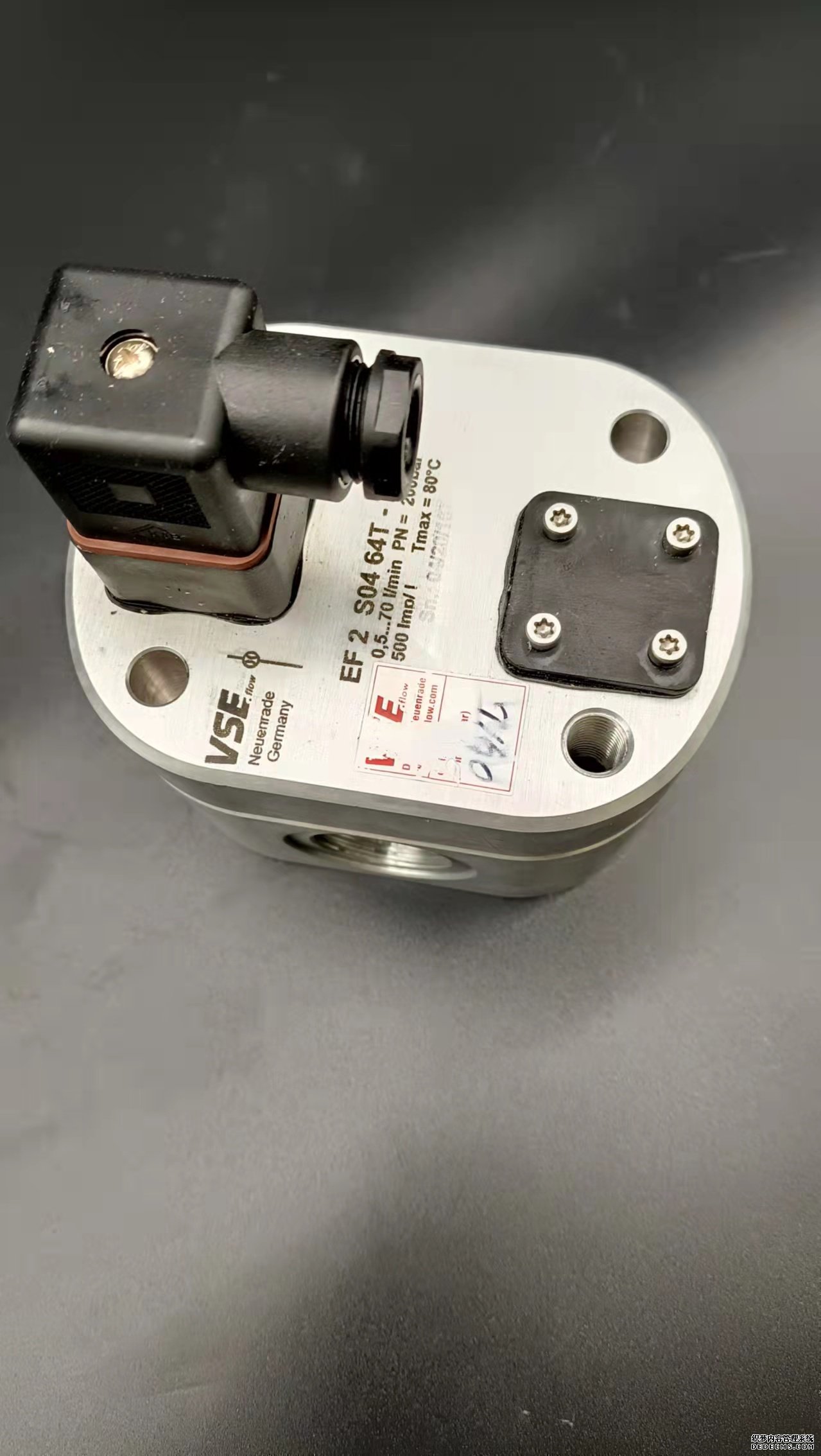

德國VSEAPG1SC0N1流量計中文資料同時我們還經營：1.總體設計　　氣體渦輪流量計系統軟件包括初始化程序、主程序、中斷控制程序、流量、溫度、壓力檢測程序以及鍵盤顯示程序等。初始化程序主要完成單片機初始化和設置計數方式等。主程序主要通過查詢標志位SET_RUN和OPERATE來判斷程序是運行狀態還是設置狀態，然后調用相應的處理子程序。首先開全局中斷，允許單片機響應所有中斷源產生的中斷請求;當單片機查詢到標志位SET_RUN被置位時，就進入設置狀態，對儀表系數進行設定;進入運行狀態后還要查詢標志位OPERATE是否被置位，被置位后就進行溫度與壓力的.A/D轉換、流量的計算和數據的儲存。中斷程序用于查詢定時時間，進入中斷服務子程序完成流量采集、工作狀況“下溫度和壓力采集，瞬時流量和累積流量的計算。系統主流程圖如圖3所示。2.流量溫度壓力信號采集  流量信號的采集主要通過計數器MR0中斷服務程序完成，采用定時器模式，定時時間設為1so定時時間到，比較寄存器里面的內容，大于1s則對計數器IMR1讀數，以獲得流量信號的頻率，并清零;小于1s,則加1后結束。  溫度和壓力信號的采集是通過PICI6F877單片機內部的ADC模塊將其轉換成數字量，采樣完成后計算出溫度和壓力值，并將這兩個數值在液晶屏上顯示出來。3.鍵盤顯示  設置3個鍵盤，利用電平變化中斷功能來實現，采用延時去抖法，按鍵有效就進入按鍵處理程序。F表示功能鍵，用KI來表示，每按一-次表示在流量顯示和溫度、壓力顯示間切換，-表示移位鍵，用K2表示，↑為增加鍵，用K3表示。如果F+→(即Kl+K2)被按下，則設置標志位置1,主程序查詢到其置1后，就進入設置狀態。在該狀態下，→(K2)鍵定義為移位鍵，以閃爍表示光標所在位，每.按一次，閃爍移到下一位，到最后一位回閃第一一位。↑(K3)定義為增加鍵，對光標所在位的數值進行修改，每按--次，循環增加一個定義單位，定義單位視參數類型而定。當程序查詢到↑+→(K2+K3)被按下時，就把累積流量清零，并把標志位置1,當查詢到F(K1)鍵被按下時，每按-一次，在流量顯示和溫度、壓力顯示之間切換。氣體渦輪流量計采用段式液晶顯示器LCM103來顯示瞬時和累計流量，同時實時顯示溫度和壓力"。f  渦街流量計與流體密度無關,在測流量時,考慮氣體或蒸汽溫度、壓力變化對密度的影響,需不需要進行密度、溫度壓力補償,從以下幾個方面進行探討。(1)測量介質為液體,且流量以質量流量表示。由于測液體流量時,流量指示一般為質量或重量流量,漩渦流量計由漩渦頻率-流速-體流量X密度=質量流量,當指示值以質量流量表示時,刻度系數中包含密度的因素,所以密度變化對指示值有影響,必須進行密度修正。(2)測量介質為氣體,且以標準狀態下體積表.示。  氣體流量一般習慣均以標準狀態下體積表示,刻度為Nm³/h,但工作時由漩渦頻率→流速→工作狀態體積再折算成標準狀態下體積。作為一臺漩渦流量計,一旦折算系數確定了,那么流體只有處在一個工作壓力、溫度下流量指示值才準確,這個溫度就是設計溫度，這個壓力就是設計壓力。一旦工作條件偏離了設計值也會帶來誤差,所以必須考慮溫度、壓力補償,但不考慮密度補償。(3)測量介質為氣體,且以質量流量表示。  對漩渦流量計,由漩渦頻率→疏速→工作狀態體積流量→設計狀態體積流量→標準狀態體積流量,再乘以標準狀態下氣體的密度而得到質量流量。  顯然,以質量流量表示的漩渦流量計,必須進行氣體組成變化帶來的密度變化的修正,同時工況變化，又增加一個由工作狀態折算到設計狀態的折算系數。這個折算系數是動態的,也就是溫度、壓力補償問題。經過以上分析得出以下結論:(1)無論測氣體或液體，若渦街流量計流量以工作狀態體積流量表示時,沒有密度及溫度、壓力補償問題。(2)無論測氣體、蒸汽或液體流量,以質量流量表示時,液體一般溫度變化范圍大,流體密度變化均需進行密度修正,對氣體過熱蒸汽還需進行溫度、壓力補償。(3)以標準體積流量表示時,流量計必須進行溫度、壓力補償,無需進行氣體密度補償。1)電磁流量計傳感器內流體的流動方向必須與傳感器上流動方向一致;2)必須保證電磁流量計傳感器測量管內在所有時間始終充滿被測流體，電磁流量計傳感器不能在不滿管和有可能出現空管情況下工作;3)電磁流量計傳感器應選取管內流體脈動較小的位置作為測量點。一般情況下，離泵、閥門等較遠的地方，儀表指示比較平穩，波動較少;4)測量雙相流體時，應選擇不易引起相分離的地方;5)對于聚四氟乙烯襯里的傳感器，應避免安裝在負壓管道和有可能產生瞬間負壓的地方;6)要避免容易產生液體電導率不均勻的場所，如添加液的電導率與基液不同，加液點最好設在傳感器下游?！　「鶕浀淅碚?，電磁流量計傳感器測量管內流速分布為軸對稱時，電磁流量計的測量準確度不受流速分布的影響。德國VSEAPG1SC0N1流量計中文資料電磁流量計傳感器兩電極、被測液體、放大器內阻構成一個閉合回路如下圖2．9，這相當與一個一匝的變壓器次級繞組，勵磁線圈相當與初級線圈，閉合回路相當與次級線圈。由于閉合回路不可能完全平行與磁場，總有部分磁力線穿過，這樣即使流速為零，也會產生感應電壓，這就是“變壓器效應"。根據楞次定律得到干擾電動勢：可見ew與勵磁頻率相關，與被測液體流量無關。干擾信號比電磁流量計流量信號相位要滯后90°，所以把干擾電動勢稱為正交干擾，由于正交干擾是磁感應強度B對時間t的微分，它又叫做微分干擾。計量管路流量量程變化是實際使用中經常遇到的情況, 特別是直接對沒有儲氣設備用戶供氣的計量更是如此。我國天然氣、煤氣的大部分消耗是供給城市作民用燃氣的,一般日負荷的變化都比較大,流量的量程變化也就較大。常用孔板流量計的量程比一般為3:1,對于大量程比的場合,一般采用以下三種方法解決。(1)將大流量分段多路并聯組合進行測量.在流量量程變化較大的場合,往往采用不同管徑的計算管道并聯組合,通過計量管路的組合切換來適應流量的變化;這是目前較為常用的方法。(2)更換孔板片改變值進行測量.在不改變標準孔板節流裝置和差壓計的情況下,通過更換不同開孔直徑的孔板,改變孔徑比的方法來實現流量測量。適用于較長時間的季節性流量較大幅度改變或供氣量的突然變化致使差壓計超出規定使用范圍的情況。(3)用一臺孔板流量計并聯不同量程差壓計進行測量.采用同一臺孔板流量計的一次裝置,并聯兩臺或兩臺以上不同量程的差壓計進行切換測量。1、旋進旋渦流量計無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；2、采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；3、智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；4、采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾；5、采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；6、采用EEPROM技術，參數設置方便，可*保存，并可保存長達一年的歷史數據；7、轉換器可輸出頻率脈沖、4-20mA模擬信號，并具有RS485接口和HART協議，可直接與微機聯網，傳輸距離可達1.2Km；8、配合本公司的FM型數據采集器，可通過因特網或者網絡進行遠程數據傳輸；9、壓力、溫度信號為變送器輸入方式，互換性強；10、旋進旋渦流量計整機功耗低，可用內電池供電，也可外接電源。德國VSEAPG1SC0N1流量計中文資料現代工業生產中使用智能電磁流量計的領域是越來越廣了，智能電磁流量計的測量效果和精度也隨著制造技術和工藝的不斷進步而不斷提高，電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。這樣，智能電磁流量計就能測出導電流體的流量了?！　∥覀冊陔姶帕髁坑嬤x型時，有一個重要的選型參數，那就是儀表內的襯里材料的選擇，為什么電磁流量計要進行襯里，這是由智能電磁流量計測量的原理決定的。電磁流量計一般有一組線圈和兩個電極，線圈的作用是給流體加上一個電場，流動的導電液體相當于一個導體，根據法拉第電磁感應定律當導體切割磁力線時會相應產生一個與速度成正比的電動勢，電極的作用就是測量這個感應電動勢，所以測量管內只有電極是與導電液體相連的，其他部分是內襯，要保證絕緣，電磁流量計才能正常工作。如果有磁場的那段金屬管道也與液體相接觸，電磁流量計所測的導電液體和金屬管之間短路了，就會有導電，就會將電勢導走使電磁流量計無法測量電勢。所以智能電磁流量計的內部都是有襯里的?！　〔⑶乙彩腔谶@個原因，我們用電磁流量計只能來測量導電液體的流量，也就是說智能電磁流量計對于所測介質的電介常數有一個最低的要求，電導率低于閾值會產生測量誤差直致不能使用，超過閾值即使有變化也可以測量，示值誤差變化不大，通用型電磁流量計電介常數下限值的閾值在10-4~(5×10-1)S/CM之間，視型號而異。工業用水及其水溶液的電導率大于10-4s/cm，酸、堿、鹽液的電導率在10-4~10-1s/cm 使用不存在問題，低度蒸餾水為 10-5s/cm 也不存在問題。石油制品和有機溶劑電導率過低就不能使用智能電磁流量計?！　馁Y料上查到有些純液電導率較低，認為不能使用，然而實際工作中會遇到因含有雜質而能使用的實例，雜質對增加電導率有利。對于水溶液，資料中的電導率是用純水配比在實驗室測得的，實際使用的水溶液可能用工業用水配比，電導率將比查得的更高，也有利于流量測量?！　「鶕鶞y量的介質的不同，智能電磁流量計的襯里材料品種選擇也不盡相同，普通的水性介質，比如污水、離子水等與帶有腐蝕性的液體介質(酸堿鹽溶液)所用的襯里材料就不能一樣，包括用來測量的電極的選擇也有所不同，根據經驗，一般情況下選擇襯里材料的指導方法如下。1.普通橡膠，天然橡膠，軟橡膠，硬橡膠?！　∵\行溫度60℃，其特點就是富有彈性并且擁有不錯的耐磨性能。一般用于城市供排水等領域，耐腐蝕性就相對較差。2.聚四氟乙烯，也叫PTFE，也叫F4?！　”容^常用的內襯材質之一，因為其化學性質穩定，所以一般用于衛生級液體或強腐蝕液體，如濃酸濃堿等。3.聚全氟乙丙烯，也叫F46?！　〈朔N材質與PTFE類似，但耐磨性能強于PTFE材質，同樣介質溫度最高可達100℃。4.聚氟合乙烯，也叫Fs?！　∨cF4材質類似的特性但承受溫度稍差了一些，一般介質溫度不超過80℃，性價比高，成本較F4材質低。5.氯丁橡膠，也叫CR，也叫Neoprene?！　∑涮攸c為耐磨性能好，且彈性非常出色，一般用于供排水、污水處理等領域。耐腐蝕性能稍差，不耐氧化是它的缺點。6.聚氨酯橡膠，又叫Polyurethane?！　碛袠O好的耐磨性能，但對于腐蝕性就顯得能力不足了，且電磁流量計溫度不得超過80℃，一般用于對耐磨要求比較高的工礦環境，如礦漿煤漿等介質的測量。7.陶瓷材質　　陶瓷無疑是所有材質中最好的，絕對的高端產品，唯一缺點就是價格不接地氣，制作過程復雜，對工藝要求極高，售價超高。1.始動比較低，量程比較寬　　為滿足社會發展，超聲波流量計的計量范圍也越來越大，流速在0.05m/s～30m/s的范圍內的流體都可以被精準測量，量程比達到1:700左右，可測范圍也比較廣，可滿足氣體、液體傳輸過程中對安全的需求，并且靈敏度也比較高，可測量很小的流量，保證計量不間斷，可良好地滿足峰谷用量差異大的場合。2.自帶旋轉整流器　　超聲波流量計中自帶旋轉整流器，因此，對超聲流量計安裝位置前后管道的要求比較低，解決了傳統流量計不確定流場打亂的問題，可形成自己所需的流場，旋轉整流器的使用，可促使前直管段從原先的20D縮短到5D之內，從而降低安裝管段的長度，降低對空間的要求，影響精度可控制在1%以內。3.抗污染性能強　　超聲波流量計通常都應用在測量環境比較惡劣的場所，如果抗污染能力不足，必然會增加維修成本。隨著科學技術的發展，超聲流量計愈發先進可靠，無可動部件。而且具有很強的穿透性和自動清洗功能，即便長時間運行，粉塵、雜物、水汽等因素也不會影響測量的精度，維護量和維護成本都比較低。4.可實現智慧化管理　　在超聲波流量計內部可設置基于NB-IoT技術遠傳模塊，利用局域網就可以實現測量數據的遠程傳輸，為中心控制端提供現場診斷資訊，進行故障預處理和異常報警，提醒現場運維人員及時處理，進行實時監控，實現“少人值班或者無人值班”的智慧化管理。  考慮到容積式流量測量裝置結構較復雜,安裝維護和校準不方便,有必要在滿足精度和抗震.性能要求的前提下,采用安裝和維護方便的其他形式流量測量儀表。熱式氣體質量流量計已在氣體流量測量領域獲得了成功的應用,具有無可動部件、壓損小及量程比寬等特點,例如在核電廠的通風系統中,已成功地替代皮托管成為重要的測量方式。但在液位流量測量領域,熱式質量流量計的應用仍具有局限性。   由式(2)可知,熱絲的熱散失率與流體的熱導率、比熱容、流速和密度有關。相對于通風系統中的空氣來說,水是-種具有較大比熱容、較大密度和熱導率的介質。在相同的流速下,水帶走的熱量遠大于空氣,對于以恒定功率加熱熱端鉑電阻的恒功率型熱式質量流量計,為了適應水流量的測量,加熱電路會采用比較高的加熱功率為熱端鉑電阻進行加熱;對于恒溫差型的熱式質量流量計,為了維持兩個鉑電阻之間恒定的溫差,加熱電路同樣會處于比較高的加熱功率狀態下,且加熱功率將隨水流量的增大而增大。因而,無論是恒功率型還是恒溫差型,加熱功率的提高會對流量計的安全性和壽命有很大的影響,也使其應用環境造成一定的局限性。而恒比率式流量計由于通過調節施加在熱端熱電阻上的加熱電流,使熱端熱電阻的阻值與冷端熱電阻的阻值成一恒定比率,因而同恒溫差式流量計相比,在測量相同流速流體的情況下,恒比率式流量計熱端鉑電阻的加熱電流要小于恒溫差式,因而其加熱功率不會過高而產生儀表安全性和使用壽命方面的不利影響。對于主泵第三級密封泄漏流這種微小流量的測量,相對于恒功率式和恒溫差式,恒比率式熱式質量流量計具有更好的應用價值，然而對于較大液體流量的測量則并不適用。恒比率式流量計的熱端鉑電阻加熱電流Ih與介質質量流量m的關系為: 式中Ap-一流體流經管道的截面積; As一傳感器參與熱交換部分的表面積; C1、C2一通過校準確定的常數; d一熱電阻傳感器直徑; k一流體熱導率; Ls一傳感器損耗能量的因數; n一校準過程中通過回歸確定的指數; Pr一流體的普朗特數; Rc一冷端鉑電阻阻值; Rco一冷端鉑電阻在0℃時的阻值; RH一熱端鉑電阻阻值; RH0一熱端鉑電阻在0C時的阻值;, r一恒比率參數(自加熱系數),r= a一鉑電阻的參數。 1.基本性能   熱式質量流量計作為一種直接測量質量流量的智能型流量儀表,具有結構簡單、體積小、數字化程度高及安裝方便等優點。熱式質量流量計的.測量精度一般約為±1%,重復性為±0.2%;量程比寬可達100:1,最高可達1000:1;在-40~60℃的環境溫度下可正常工作;可耐受3MPa或更高的管道壓力;允許介質工作溫度-70~400℃;允許被測液體的流速為0~4m/s;支持HART協議。另外，具有壓損小、直管段要求低和允許動態修正的特點，其響應時間較長,未采用特殊設計時可達幾秒。熱式質量流量計具有一體式和分體式兩種.結構，在累積輻照劑量較大區域，可采用分體式流量計進行測量，信號處理部分布置于累積輻照劑量較小區域。   主泵第三級密封泄漏流正常工況下在5L/h左右,達到50L/h時報警,不用于過程控制。在電廠正常運行工況下，測點所在區域的環境溫度約為50℃以下,工作壓力小于0.6MPa,工作溫度小于100℃，要求測量范圍的量程比約為30:1,屬于非1E級測點。因此,就測量要求而言，熱式質量流量計適用于主泵第三級密封泄漏流量的測量。 2.抗震性能   由于主泵第三級密封泄漏流測點位于安全殼內,周圍存在1E級儀表和核級管道,盡管測點本身不需要在設計基準事件工況下執行功能,但不應對其他需要執行功能的設備或儀表造成損害，因而用于該測點的儀表應滿足抗震要求，在SSE地震載荷下,滿足結構完整性的要求,避免放射性物質經儀表破口向環境釋放以及對周圍1E級儀表和核級設備產生潛在危害。   熱式質量流量計結構簡單,除進行抗震試驗外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重點對薄弱部位進行應力分析,通常包括傳感器與管道相交的節點處、螺紋連接處及法蘭連接處等位置。   對某一型號熱式氣體質量流量計進行抗震分析,取三向峰值加速度為6g。通過應力分析表明,流量計的第一-階自振頻率大于33Hz,在地震載荷作用下,薄弱部位的計算應力值均小于規定的應力限值,從而認為其在SSE地震載荷下,結構完整性可以得到保證。 3.耐輻照性能   因主泵第三級密封泄漏流測點位于安全殼內,在電廠正常運行工況下,探頭所處的環境具有一定的電離輻射存在。因而,用于該測點的儀表應能經受--定的累積輻照劑量而測量結果仍在要求的測量精度范圍內。目前,對于儀表的耐輻照性能，主要采用試驗法進行驗證。   對某一型號分體式熱式質量流量計探頭進行耐輻照試驗,輻射源采用鈷-60,試驗時間持續40h以上，累積輻照劑量約2x104Gy,輻照后進行功能試驗,流量計的輸出維持在測量精度范圍內，表明該型流量計可以經受若干年的累積輻照劑量而不損壞。 4.安裝   為便于安裝和維護，流量計可采用法蘭-法蘭連接的形式。在一般情況下,為了滿足測量精度,熱式質量流量計對于前后直管段的要求較高,部分型號的流量計要求的直管段長度可達到前15D、后5D以上。但由于流量計允許動態修正，經過標定和修正后,可降低熱式質量流量計的前后直管段要求。對于主泵第三級密封泄漏流的測量，熱式質量流量計可滿足安裝和維護要求。1.被測介質電導率  電磁流量計測量的流體必須是導電的，一般只要電導率超過閾值，即使變化也不影響測量值，但低于閾值將會增大測量誤差;通常要求液體電導率不小于5μS/cm，去離子水電導率不小于20μS/cm。2.被測介質溫度  電磁流量計一般只能用于工藝介質溫度不高于180℃的場合。選型時，要根據被測工藝介質的溫度范圍，選擇測量管內襯材料及傳感器線圈的漆包線的耐溫等級。常用測量管襯里材料有聚四氟乙烯(PTFE)，適用溫度范圍-40~+180℃;氯丁橡膠(Neoprene)，適用溫度<65℃;聚氨酯橡膠(Polyurethane),適用溫度<65℃;3.當被測液體為酸、堿、鹽等高腐蝕性介質時  因為電磁流量計僅測量管襯里和電極與被測介質接觸，所以只要選好這兩者的材質即可。耐酸、堿等強腐蝕性介質的襯里常選用聚四氟乙烯(PTFE)，耐磨損類如礦漿、結晶類介質的襯里可選用聚氨酯橡膠(Polyurethane)。對于電極材質的選，擇，一般可查有關防腐蝕手冊[2]，對于混酸等成份復雜的介質，應做掛片試驗。4.當被測液體為臟污流(兩相，漿液等)介質時(1)當介質含有固體顆粒時，水平安裝易使下半部內襯及電極磨損嚴重，這時選用垂直安裝較好;襯里要選用高耐磨性材料，如陶瓷或聚氨酯橡膠;電極則采取--些結構措施以防磨損漏液。(2)測量會在管壁附著和沉淀的物質的流體時，應注意電極的污染?？蛇x用刮刀式、可更換式。管壁的附著則可用提高流速以起到自清洗作用，或采取比較方便易清洗管道的連接方法。(3)含有非磁性顆?；蚶w維的固液兩相流時，如漿液擦過電極表面會產生尖峰噪聲，使信號不穩，可選用市電交流激磁或雙頻激磁儀表。5.工藝介質的流速  儀表口徑是根據管道內平均流速而定的，通常選用與管道相同的口徑或略小些。一般工業輸水管道經濟流速為1.5~3m/s,易粘附沉積結垢物質則提高到3~4m/'s或更高，礦漿等磨蝕性強的為2~3m/s。電磁流量計的液體流速范圍可在1~10m/s之間選用。原理上，上限流速并沒有限制，滿度流量的流速下限一般為1m/s,有些產品為0.5m/s,低于此流速，從測量準確度出發應改用小管徑，以異徑管連接到管道。但加裝異徑管要注意壓力損失的問題。圖1為流量計口徑、流速與流量關系的曲線圖，計算儀表口徑時可參照。6.大口徑時電磁流量計的選擇  電磁流量計按安裝形式可分為管道式和探頭式。一般優先選用管道式電磁流量計;當工藝管徑較大且考慮設備費用時,或安裝時不允許管道停流的情況下，可選用探頭式電磁流量計(精度可達0.5級)。(1)探頭式可裝配球閥，可在管道不停流情況下拆、裝，利于儀表的在線安裝和維護。(2)探頭插入深度只需很短，對管道阻力小。--般在直管段足夠長時，采用平均流速點測量法，這種方法的測量精度基.本不受雷諾系數變化的影響，探頭的插人深度僅為R=0.121D;當直管段較短時，一般采用中心流速點測量法，插入深度R=0.5D(其中D為管道直徑)。7.工藝管道材質  若連接儀表的管道是(相對于被測介質)金屬導電性的，不需要接電環，若是絕緣性的，則要用接地環，可用普通型，它的材質應與被測介質的腐蝕性相適應。若被測介質是磨損性的，則宜選用帶頸接地環，以保護進、出口端的襯里，延長使用壽命。8.安裝儀表的工藝管道段的敷設位置  電磁流量計的安裝形式可分為三種:一體型、分離型和潛水分離型(IP68)。一般情況選用一體型，它將流量計的傳感部分和轉換部分(表頭)裝于一體，便于安裝使用;當管道敷設的位置較高不便觀察或安裝在環境差的場合，可采用分離型，分離長度一般不超過30m;當傳感器需要安裝在井下、水下的被測現場管道上時，需要選用潛水分離型。

您如果需要德國VSEAPG1SC0N1流量計中文資料的產品，請點擊右側的聯系方式聯系我們，期待您的來電
